Fordított piezo effektus (rezgő kvarckristályoknál használatos)

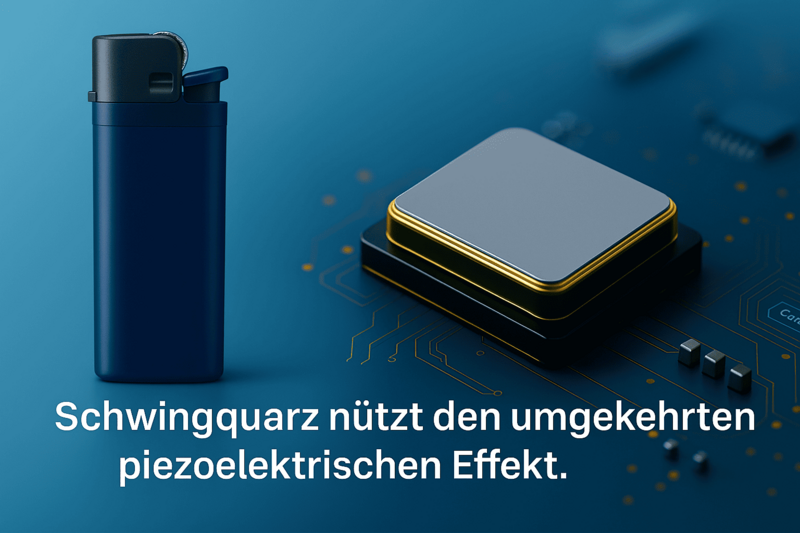

A fordított piezoeffektus bizonyos kristályos anyagok, például a kvarc azon tulajdonságát írja le, hogy elektromos feszültség hatására mechanikusan deformálódnak. A kvarcrezonátorban ezt a hatást kifejezetten a rezonátor rezgésbe hozására használják. Ha a kvarckristály elektródáira váltakozó feszültséget kapcsolunk, akkor az mechanikusan rezegni kezd. Ez a rezgés nagyon pontos és stabil frekvencián történik. Ezért a fordított piezoeffektus központi alapja a kvarckristályok elektronikus áramkörökben órajel-generátorként való használatának.

A frekvenciatechnikában a fordított piezoeffektust úgy használják ki, hogy váltakozó elektromos feszültséget alkalmaznak egy kvarckristályra. Ennek hatására a kristály periodikusan deformálódik, és mechanikus rezonanciarezgésbe kerül. A keletkező frekvencia a kvarckristály geometriai tulajdonságaitól, különösen a vastagságától és a vágási szögétől függ. Általában ezek a rezgési frekvenciák a kHz és MHz közötti tartományban vannak. Nagy stabilitásuk és pontosságuk miatt a kvarckristályok az órák, mikrokontrollerek, kommunikációs eszközök és frekvenciagenerátorok nélkülözhetetlen alkatrészei.

A fordított piezoelektromos hatás bizonyos kristályos anyagoknál jelentkezik, amelyek az elektromos mezőkre mechanikai deformációval reagálnak. A gyakorlatban különösen fontos a kvarc, azaz a szilícium-dioxid (SiO₂), mivel ezt az anyagot kifejezetten rezgő kvarckristályokban használják. Történelmileg olyan kristályokat is vizsgáltak piezoelektromos tulajdonságokkal kapcsolatban, mint a turmalin és a topáz. A kvarc azonban különösen fontos a frekvenciatechnika szempontjából, mivel nagyon stabil és pontos rezgéseket tesz lehetővé. A hatás az adott kristály orientációjától is függ.

A kvarckristály rezgési frekvenciáját nagyrészt a geometriai tulajdonságai határozzák meg. Ezek közé tartozik különösen a kristály vastagsága és vágási szöge vagy kristályorientációja. Ha váltakozó feszültséget alkalmazunk, a kvarc a fordított piezoeffektus miatt a jellegzetes rezonanciafrekvenciáján rezeg. Ez a frekvencia a kialakítástól függően jellemzően a kHz és MHz közötti tartományban van. Pontosan ez a meghatározott és reprodukálható frekvencia az, ami a rezgőkristályokat a pontos elektronikus óra- és frekvenciaalkalmazások fontos alapjává teszi.

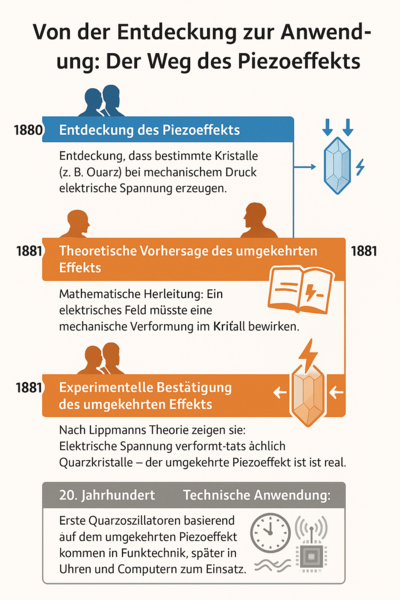

A piezoelektromos hatás alapjait Jacques és Pierre Curie fedezte fel. Ők fedezték fel, hogy bizonyos kristályok mechanikai deformáció hatására elektromos töltéseket hoznak létre a felületükön, ami közvetlen piezoelektromos hatásként vált ismertté. Gabriel Lippmann ekkor felvetette, hogy a fordított hatásnak is léteznie kell. Nem sokkal később a Curie testvérek kísérletileg igazolták, hogy a kristályok valóban mechanikusan deformálódnak elektromos feszültség hatására. A fordított piezoelektromos hatás így tudományosan bizonyítottá vált, és ma is fontos alapját képezi a modern rezgő kvarctechnológiának.
