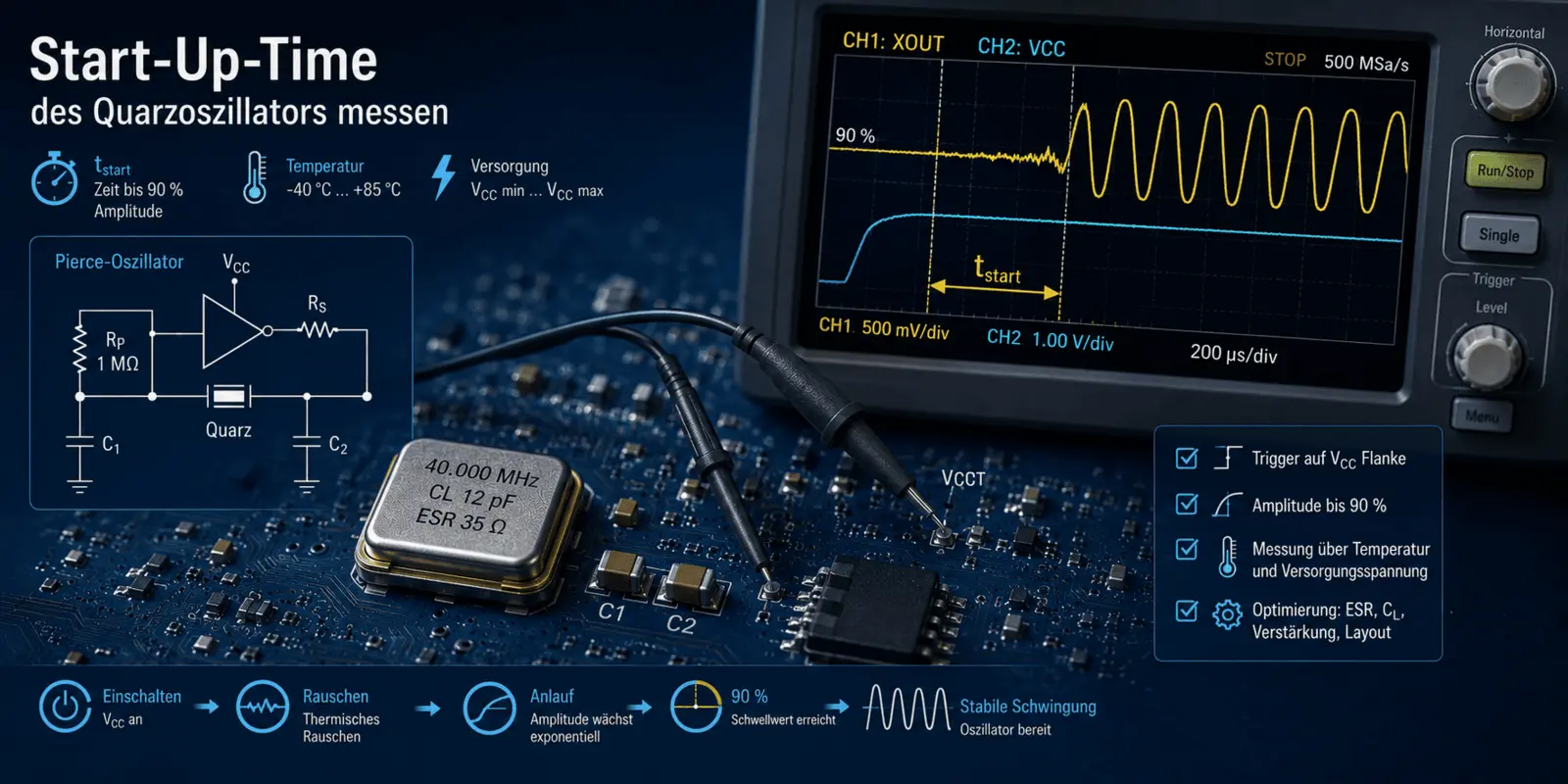

Mérje meg a kvarcoszcillátor indítási idejét.

Mérje meg a kvarcoszcillátor indítási idejét.

Gyakorlati mérési módszerek a "Kvarckristályok optimalizálása IC-khez" című bejegyzéshez - E és 4. szakaszok

Az enciklopédia cikkhez : A kristályok optimális illesztése az IC-khez

Miről van szó:

A bekapcsolási idő a tápfeszültség bekapcsolása (vagy az oszcillátor engedélyezése az MCU-ban) és a stabil, használható oszcilláció elérése közötti idő. Különösen kritikus a gyakori alvó/ébrenléti ciklusokkal rendelkező, alacsony fogyasztású MCU-k esetében, mivel minden egyes indítási folyamat közvetlenül beleszámít az energiamérlegbe, és meghatározza a teljes késleltetési időt.

Típusos követelmények: < 2 ms erős oszcillátorral rendelkező gyors MCU-k esetében, 2 - 10 ms a standard kiviteleknél, 250 - 1000 ms a 32,768 kHz-es órajelű kristályoknál.

Befolyásoló változók

  • Az IC-ben lévő oszcillátor erősítése (|-Rneg|)
  • A kristályESR-je
  • Load kapacitás CL vagy ténylegesen effektív C1, C2 és Cpar
  • Hőmérséklet (-40 °C jelentősen hosszabb, mint +25 °C)
  • Tápfeszültség (alacsony VCC exponenciálisan meghosszabbítja az indítási időt)
  • VCC rámpa minősége (emelkedési idő, monotonitás)

Az indítási idő meghatározása

Az indítási időt általában úgy határozzák meg, mint azt az időt, amikor a rezgés amplitúdója eléri a stabil állapotú végső értékének 90%-át. Egyes MCU-gyártók ettől eltérően a digitális logikai szint eléréseként vagy az XOSC készenléti jelző aktiválásaként határozzák meg.

DefinícióMérési pontTípusosan használják
90 %-os kritériumOszcilloszkóp az XOUT-hozKvarcgyártó, laboratóriumi gyakorlat
95 %-os kritériumOszcilloszkóp az XOUT-hozStrict Automotive-Spec
Logikai szint a kimenetenÓrakimenet / GPIOMCU adatlap
XOSC-Ready-FlagStátuszregiszter / GPIO kapcsolóMCU firmware nézet

Mérési beállítások

Készülékek

  • Oszcilloszkóp ≥ 500 MHz, ≥ 2 GS/s, mély memóriamélység (≥ 1 MPt)
  • Aktív FET szonda az XOUT-on (alacsony bemeneti kapacitás, ≤ 1 pF)
  • Második csatorna a VCC-n (közvetlenül az IC tápellátó pinjén)
  • Opcionális: harmadik csatorna egy GPIO-n, amelyet az MCU indító kódja kapcsol (pl. XOSC-Ready esetén). pl. XOSC-kész jelzőhöz)
  • Mérőhegy rövid földi referenciával (< 5 mm) a földi induktivitás minimalizálása érdekében

Átjáró

  1. Triggerelés: él a VCC-n (pl. a Vnom 50 %-ánál) vagy az oszcillátor bekapcsolását jelző GPIO-n.
  2. Az időbázist a várható indítási tartományra állítsa be - MHz-es kristályoknál jellemzően 0,2 ms/div (teljes ablak 2 ms), 32,768 kHz-es kristályoknál jellemzően 50 ms/div.
  3. A várható indítási idő legalább 3-szorosát rögzítse, hogy a tranziens folyamatot teljesen rögzítse.
  4. Értékelés: Határozza meg az XOUT-oszcilláció burkológörbéjét. t_start az az idő, amikor az állandósult amplitúdó 90 %-a elérkezik.
  5. Sorozatértékeléshez: Rögzítsen 10-30 egyedi indítást (perzisztencia üzemmód), és értékelje a leghosszabb indítási időt a legrosszabb esetként.

Fontos a kioldásnál

Nem szabad magára a rezgésre kioldani. Az oszcillátor a zajból indul ki, és a növekvő amplitúdó bármelyik szélén történő triggerelés szisztematikusan torzítja a kezdési időt. Mindig külső eseményre triggereljen: VCC élre vagy az MCU indítókód GPIO-impulzusára.

Az indítási idő jellemzése a hőmérséklet és a feszültség segítségével

Egyetlen mérés +25 °C-on és névleges feszültségen nem elegendő. A robusztus kialakításokhoz a következő mátrix ajánlott:

HőmérsékletVCCMéretÁtvétel
+25 °CVnomReferenciaBázisérték
-40 °CVnomHideg< 3× alapérték
+85 °CVnomHőmérséklet< 1.5× alapérték
+25 °CVmin (-10 %)Határfeszültség< 2× alapérték
-40 °CVminSúlyosbítás-kombináció< 5× alapérték
+25 °CVCC rámpa lassú (5 ms)monotonitás ellenőrzéserezgés biztonságosan elindul

A boríték értelmezése

A kezdődő oszcilláció burkológörbéje általában egy exponenciális függvényt követ:

U(t) = U_rausch - exp( t / τ ) a τ = 2-L1 / (|-Rneg| - ESR)

Két anomália értékes támpontokkal szolgál:

  • Plató a felfutásban (az amplitúdó nem növekszik tovább, majd hirtelen mégis): Határeset |-Rneg| tartalékot jelez. Gyakran alacsony hőmérsékleten vagy alacsony VCC-nél. Ellenintézkedés: alacsonyabb ESR-rel rendelkező kvarc.

  • Az amplitúdó túlcsordulása (az álló érték rövid időre túllépése): Erős erősítést mutat, általában kritikátlan. Azonban rövid ideig tartó meghajtószint-emelkedéssel járhat együtt - nagyon érzékeny kvarckristályoknál ellenőrizze az öregedési hatásokat.

Típusos mért értékek

<ttr><tr><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">MHz szabványos SMD</td><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">Strong MCU-OSC</td><td></td><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">0.3 - 1.5 ms</td></tr><tr></tr><tr><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">MHz Standard-SMD</td><td></td><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">Low-Power-MCU</td><td></td><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">1 - 5 ms</td></tr><tr></tr><tr></tr><tr><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">MHz LRT kvarc alacsony ESR</td><td></td><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">alacsony fogyasztású MCU</td><td style="background-color:#ffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">0.5 - 2 ms</td></tr><tr></tr><tr><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">32,768 kHz-es óra kvarc</td><td></td><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">RTC oszcillátor</td><td></td><td style="background-color:#f5f8fb;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">250 - 800 ms</td></tr><tr></tr><tr><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0.14cm 0.25cm;">32,768 kHz-es órakristály, CL = 4 pF</td><td></td><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0,14cm 0,25cm;">Kis teljesítményű RTC</td><td></td><td style="background-color:#ffffffff;border-color:#bbbbbbbb;padding:0,14cm 0,25cm;">500 - 1500 ms</td></tr></ttr>
Kvarc típusaOszcillátort_start (90 %) tip.

Javító intézkedések, ha a kezdési idő túl hosszú

  • Válasszon kristályt lényegesen alacsonyabb ESR-rel (2-3 faktor a specifikációs maximumhoz képest)
  • Visszacsökkentse a terhelési kapacitást, ha az MCU lehetővé teszi (alacsonyabb C1/C2 és így CL_eff)
  • Konfigurálja az MCU-ban az oszcillátor erősítő fokozatát "High Drive"/"Fast Start"
  • Visszacsökkentse az elrendezés parazitáit (lásd a parazita kapacitásokról szóló bejegyzést)
  • Órakristályok esetén: Alacsony fogyasztású alkalmazásokban részesítse előnyben az LRT technológiát, hogy az indítási időt és az indítási tartalékot még alacsony VCC mellett is biztonságban tartsa

Bővebb információ

Az indítási idő, az ESR, az erősítés és a hőmérséklet közötti összefüggéseket a "Kristályok és IC-k optimális illesztése" című gyakorlati útmutató ismerteti (E és 4. szakasz). Ez a bejegyzés a mérési gyakorlatot ismerteti - a kioldási stratégiától a hőmérséklet jellemzéséig.

Kérdései vannak a megvalósítással kapcsolatban

Frekvencia szakértőink támogatják Önt a megfelelő kvarckristály kiválasztásában, méréseket végeznek az áramkörében, és támogatást nyújtanak a tervezéshez a sorozatkiadásig.

  • Kérjen műszaki tanácsot
  • Tárgyalja meg velünk az alkalmazását
  • Mintakristály meghatározása és megrendelése
  • Kérjen alternatívát kereszthivatkozáson keresztül

.

info@petermann-technik.de

Az Ön sikere a mi célunk.

FAQs

Hogyan lehet helyesen mérni egy kvarcoszcillátor indítási idejét?

Az indítási idő a tápfeszültség bekapcsolásától vagy az oszcillátor engedélyezésétől a stabil, használható oszcilláció eléréséig eltelt idő. A gyakorlatban általában azt az időt határozzák meg, amikor az oszcillációs amplitúdó eléri az állandósult végső értékének 90 %-át. A tiszta méréshez legalább 500 MHz-es és 2 GS/s sebességű oszcilloszkóp, egy aktív FET-szonda az XOUT-on és egy második csatorna közvetlenül az IC VCC-jén ajánlott. A triggerelés jellemzően a VCC élére vagy az oszcillátor bekapcsolását jelző GPIO jelre történik. Fontos továbbá, hogy a várható indulási idő legalább háromszorosát rögzítsük, hogy a teljes tranziens folyamatot megbízhatóan rögzítsük.

Mekkora a kristályoszcillátorok tipikus indítási ideje MCU-alkalmazásokban?

A tipikus indítási idő nagymértékben függ a frekvenciától, a kvarc típusától és az IC-ben lévő oszcillátor kialakításától. Az erős oszcillátorral rendelkező gyors MCU-k esetében gyakran 2 ms alatti értékek is elérhetők, míg a szabványos kialakítások általában 2 és 10 ms közötti tartományban vannak. A 32,768 kHz-es órajelű kristályoknál lényegesen hosszabb időre van szükség, a tipikus indítási idő 250 és 1000 ms között van. Ez az idő különösen kritikus az alacsony fogyasztású, gyakori alvási és ébredési ciklusokkal rendelkező MCU-k esetében, mivel minden egyes újraindítás közvetlenül befolyásolja az energiamérleget és a rendszer késleltetési idejét. Az indítási időt ezért mindig a valós alkalmazás kontextusában kell értékelni, és nem csupán egy tipikus adatlapi érték alapján.

Mely tényezők befolyásolják különösen erősen egy kvarcoszcillátor indítási idejét?

A legfontosabb befolyásoló változók közé tartozik az IC-ben lévő oszcillátor erősítése, a kvarc ESR-je és a C1, C2 és a parazita kapacitásokból származó effektív terhelési kapacitás. A hőmérséklet is jelentős szerepet játszik, mivel -40 °C-on az indítási idő gyakran jelentősen hosszabb, mint +25 °C-on. Ezenkívül az alacsony tápfeszültség exponenciálisan meghosszabbítja az indítási időt, különösen marginális indítási tartalék esetén. A VCC rámpa minősége, azaz a bekapcsoláskor az emelkedési idő és a monotonitás szintén lényeges. A robusztus kialakítás érdekében a jellemzést ezért mindig hőmérséklet és feszültség, és nem csak névleges körülmények között kell elvégezni.

Hogyan értelmezzük a plató és a túllövés jelenségét egy kristályoszcillátor indításakor?

Az indítás során kialakuló plató azt jelenti, hogy az amplitúdó kezdetben nem növekszik tovább, és csak később növekszik újra. Ez a viselkedés jellemzően a negatív ellenállás |-Rneg| határérték-tartalékát jelzi, és gyakran alacsony VCC vagy alacsony hőmérséklet esetén fordul elő. Ilyen esetekben egy alacsonyabb ESR-rel rendelkező kristály segíthet javítani az indítási tartalékot és lerövidíteni az indítási időt. Az amplitúdó túllövése viszont általában az oszcillátor erős erősítését jelzi, és sok esetben nem kritikus. Mindazonáltal ellenőrizni kell, hogy ez rövid időre megnövekedett meghajtószintet eredményez-e, ami hosszú távon az öregedési hatásoknak kedvezhet a nagyon érzékeny kvarckristályoknál.

Hogyan javítható a kvarcoszcillátorok túl hosszú indítási ideje?

Az egyik hatékony intézkedés a lényegesen alacsonyabb ESR-rel rendelkező kristály kiválasztása, ideális esetben a megadott maximumnál 2-3-szor kisebb ESR-rel. Ezenkívül a terhelési kapacitás is csökkenthető, feltéve, hogy ezt az MCU-oszcillátor lehetővé teszi, és ennek következtében csökken a tényleges effektív CL. Sok mikrokontroller olyan beállításokat is kínál, mint a High Drive vagy a Fast Start, amelyekkel kifejezetten növelhető az oszcillátor erősítési szintje. Egy optimalizált elrendezés alacsonyabb parazita kapacitásokkal szintén segít az indítási feltételek javításában. Az LRT technológia használata az alacsony fogyasztású alkalmazásokban használt órajelkristályok esetében is hasznos lehet, hogy az indítási idő és az indítási tartalék még alacsony tápfeszültség mellett is stabil maradjon.

Miért méri a PETERMANN-TECHNIK a kvarcoszcillátor indítási idejét?

A PETERMANN-TECHNIK támogatja a vállalatokat a megfelelő kristályok kiválasztásában és a méréstechnikai értékelésben közvetlenül a valós áramkörben. Ez lehetővé teszi az indítási idő, a tranziens viselkedés és az olyan kritikus peremfeltételek, mint a hőmérséklet, a VCC és a terhelési kapacitás gyakorlatias értékelését. Különösen értékes az alkatrész-szakértelem és a tervezéshez nyújtott támogatás kombinációja a sorozatgyártásig. Ez nemcsak a mért értékeket rögzíti, hanem konkrét javító intézkedéseket is levezet a robusztus és energiahatékony oszcillátorok tervezéséhez. A PETERMANN-TECHNIK ezért az ipari B2B alkalmazásokhoz kompetens partner, ha megbízható frekvenciamegoldásokról és megbízható mérési eredményekről van szó.
