Gyakorlati mérési módszerek a "Kvarckristályok optimalizálása IC-khez" című bejegyzéshez - B és 5. szakaszok
Az enciklopédia cikkhez : A kristályok optimális illesztése az IC-khez
Miről van szó

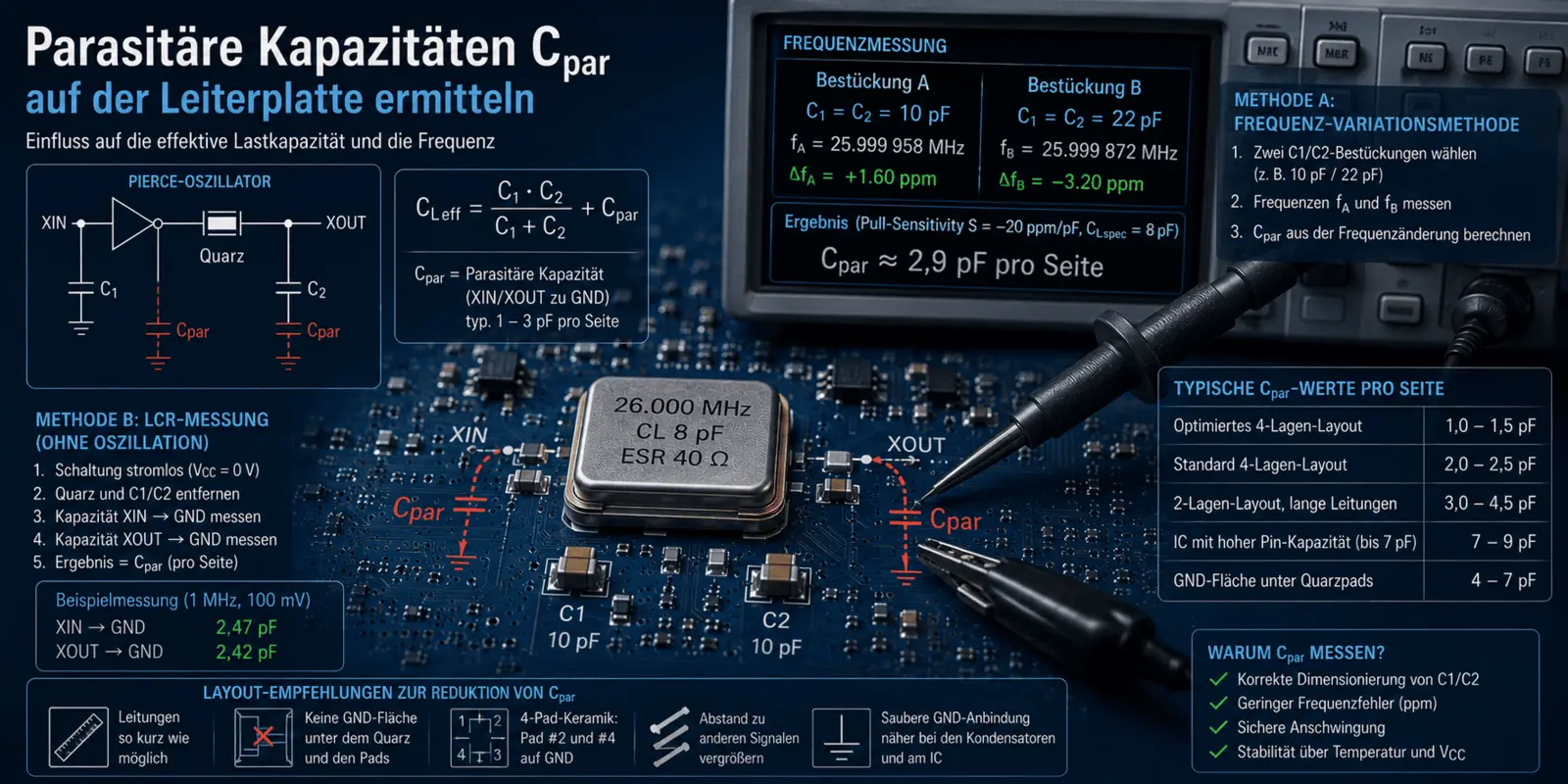

A XIN/XOUT és a földelés közötti parazita kapacitások (Cpar) elkerülhetetlenek. Ezek az IC pin-kapacitásából, a nyomvonal-kapacitásból, a pad-kapacitásból és a csomagkapacitásból állnak. A tipikus értékek oldalanként 1 pF és 3 pF között vannak, kedvezőtlen elrendezésben vagy akár 7 pF-ig terjedő IC pin-kapacitások esetén akár jelentősen magasabbak is lehetnek.
Ezek a kapacitások növelik az effektív terhelési kapacitást, csökkentik a -Rneg mennyiségét és eltolják az oszcillátor működési pontját. Különösen kritikusak az alacsony specifikált CL értékű (MHz-es kvarc ≤ 10 pF, 32,768 kHz-es kvarc ≤ 6 pF) konstrukciók - a parazita kapacitások itt erős százalékos hatással vannak.
Ez a bejegyzés két gyakorlati módszert ír le a Cpar mennyiségi meghatározására.
Miért kell a Cpar-t mérni
Az adatlapokon szereplő ökölszabályokból gyakran Cpar = 2 pF értéket számolnak. A különböző elrendezések közötti valós szórás azonban jelentős:
| elrendezés típusa | Cpar tipikus | Effekt a CL_eff | ||
|---|---|---|---|---|
| 4 rétegű NYÁK, rövid kivezetések, kvarc közvetlenül az IC-nél | 1,0 - 1,5 pF | minimum | ||
| 4 rétegű NYÁK, szabványos elrendezés 5 mm-es kivezetésekkel | 2.0 - 2.5 pF | normális, a számlában figyelembe veendő | ||
| 2 rétegű NYÁK, hosszú vezetékek (> 10 mm) | 3.0 - 4.5 pF | jelentős, CL frekvenciahiba > 10 ppm lehetséges | ||
| IC megnövelt pin kapacitással (CIN akár 7 pF) | 7 - 9 pF | dominál a kapacitásmérleg | ||
| GND terület közvetlenül a kvarcbetétek alatt | 4 - 7 pF | elrendezési hiba, korrigálni kell |
A módszer: Frekvenciavariációs módszer (ajánlott)
Két frekvenciamérés különböző C1/C2 konfigurációkkal közvetve, a frekvenciaváltozáson keresztül adja meg a Cpar értékét. Ez a módszer a legmegbízhatóbb, mert a Cpar-t valós üzemi körülmények között méri (beleértve az IC pin-kapacitást névleges feszültségen és üzemi hőmérsékleten).
Készülékek
- Frekvenciaszámláló ≥ 0,1 ppm felbontással GPS vagy OCXO referenciával
- Két pontos C0G/NP0 kondenzátor-készlet (±1 %), pl. C_A = 10 pF és C_B = 22 pF
- FET szonda ≤ 1 pF bemeneti kapacitással (XOUT-nál)
- A használt kristály ismert húzási érzékenysége S [ppm/pF] (a mintaszállításainkhoz mellékelt adatlapból, mérési vagy mérési jegyzőkönyvekből)
Mérési eljárás
- Helyzet A: C1 = C2 = C_A. 60 s tranziens válasz után mérje meg az f_A frekvenciát, Δf_A = (f_A - f_nenn)/f_nenn ppm-ben.
- B illesztés: C1 = C2 = C_B. Mérje meg az f_B frekvenciát, számítsa ki Δf_B-t.
- Mindkét illesztés ugyanarra a húzási érzékenységre vonatkozik. A Cpar az egyenletrendszerből következik.
Kiszámítás
Mivel CL_eff_A = C_A/2 + Cpar és CL_eff_B = C_B/2 + Cpar és Δf = S - (CL_eff - CL_spec), a következő eredményeket kapjuk:
Cpar = CL_spec + (Δf_A / S) - C_A / 2
Az ellenőrzéshez a Cpar analóg módon kiszámítható a B összeállításból - mindkét eredménynek ±0,3 pF-en belül meg kell egyeznie. Ha ennél nagyobb eltérést mutatnak, az helytelen húzási érzékenységre, helytelenül felismert CL_spec-re vagy erős meghajtószint-hatásra utal.</p
<h3>Példa számításra
Kristály: 26 MHz, CL_spec = 8 pF, S = -20 ppm/pF.
| Népesség | C1 = C2 | Δf mért | CL_eff a Δf-től | |
|---|---|---|---|---|
| A | 10 pF | +1.60 ppm | 7.92 pF | |
| B | 22 pF | -3.20 ppm | 8.16 pF |
Cpar_A = 7,92 pF - 10/2 = 2,92 pF
Cpar_B = 8,16 pF - 22/2 = -2,84 pF
Az értékek nem egyeznek (eltérő előjel). Indoklás: A B konfiguráció esetében a CL_eff nagyobb, mint a CL_spec, ezért negatív eltérés. A helyes értelmezéshez használja a helyes előjellel rendelkező formulát:
CL_eff_A = 5 + Cpar = 7,92 → Cpar = 2,92 pF
CL_eff_B = 11 + Cpar = 8,16 ... ?
A második egyenlet ellentmondást mutat: 11 + Cpar nem lehet 8,16. Ez azt jelzi, hogy C_B = 22 pF esetén a kristály a CL_spec felett működik, és a lineáris közelítés érvényét veszti. Ebben az esetben válasszon két kisebb szórású (pl. C_A = 12 pF, C_B = 18 pF) szerelvényt, vagy végezzen pontos kristályegyenérték-áramköri diagram számítást.
Megjegyzés: A frekvenciamódszer akkor működik a legjobban, ha mindkét elhelyezés CL_spec körüli CL_eff értékeket eredményez. Cpar ≈ 2,9 pF az A szerelvényből itt az értelmes eredmény.
B módszer: LCR mérés kikapcsolt állapotban
Kiegészítő módszer, amely nem igényel rezgést. Alkalmas prototípusok jellemzésére és elrendezési változatok közötti összehasonlításra.</p
<h3>Mérési beállítás
- Precíziós LCR-mérő 1 MHz-es jellel (pl. Keysight E4980AL, HP 4284A)
- Mérési jel ≤ 100 mV, hogy elkerüljük az IC bemeneti diódáinak feszültségét
- Teljesen feszültségmentesített áramkör (VCC = 0 V, nincs elem)
Megvalósítás
- Vegyük ki a kvarckristályt a foglalatból (SMD esetén: forraszoljuk ki vagy ne szereljük össze).
- C1 és C2 nélkül (nem szerelt): Mérje meg a kapacitást XIN → GND és XOUT → GND. Ez ad egy becslést a tiszta pin- és sínkapacitásra a földdel szemben.
- C1 és C2 szereléssel: Mérje meg újra a XIN → GND és XOUT → GND kapacitást. A kondenzátorok nélküli méréshez képest a különbségnek meg kell felelnie a C1/C2 értékeknek, plusz egy kis szórt kapacitásnak (< 0,5 pF).
- Cpar ≈ mért érték C1/C2 nélkül.
Az LCR módszer határai Az IC pin kapacitása feszültségfüggő, és jellemzően 0,5-1,5 pF-rel változik a kikapcsolt és a bekapcsolt állapotok között. Az LCR-mérés ezért csak az üzemi Cpar alsó határát adja meg. A abszolút pontosság érdekében használja a frekvenciamódszert (A módszer). |
Az elrendezés hatása a Cpar-ra
| Az elrendezés mérése | Hatás a Cpar-ra | Javaslat | ||
|---|---|---|---|---|
| rövidítse a nyomvonalat 5 mm-rel | -0.3-0.5 pF | mindig | ||
| Kvarcpárnák alatti GND terület eltávolítása | -1.0 -2.5 pF | Mindig, akár MHz-es, akár kHz-es kvarckristályokhoz = nincs föld közvetlenül a kvarckristály alatt | ||
| A 2. és 4. kvarcpárnát helyezze a GND-re (4-pad kerámia) | +0 pF, de EMC javulás | ajánlott, de egyszer adja meg a finom frekvenciabeállítás előtt | ||
| Via helyett nyomvonal a GND-re | minimal | csak akkor, ha az útvonalvezetés kikényszeríti | ||
| Töltse ki a kristályt a NYÁK aljáról | +0,5 - 1,0 pF | kerülje, ha lehetséges | ||
| kiegészítő jelzősáv < 1 mm távolságban | +0,3 és +1,0 pF között | mindenáron kerülje |
Javaslat az alacsony CL-értékű kialakításokhoz
Az akkumulátoros alkalmazásokban az IC-gyártók gyakran nagyon alacsony terhelési kapacitású kristályokat specifikálnak (MHz-es kvarc jellemzően 8 pF, 32,768 kHz-es kvarc akár 3-4 pF). Az ilyen konstrukciókban:
- C1 és C2 esetében 1 %-tolerált C0G/NP0 kondenzátorokat használjon
- A Cpar értékét elrendezésenként egyszer frekvenciaméréssel ellenőrizze
- Maximálisan 3 mm-es nyomvonal az IC pin és a kristálypad között
- Nincs jelvezeték a kristály alatt vagy közvetlenül mellette
- Dedikált GND sziget az áramköri kondenzátorok számára
TS (hangolási érzékenység) ppm/pF-ben: Az IC-gyártók egyre inkább az alacsony terhelési kapacitású (MHz = <6pF, 32,768 kHz = 4pF) rezgőkristályok használatát javasolják. A kisebb XIN/XOUT terhelés csökkenti az IC energiafogyasztását, és így meghosszabbítja az akkumulátor élettartamát, valamint növeli a tranziens reakciót. A frekvenciaoldalon azonban ez komoly problémát jelent a fejlesztőmérnök számára. Minél kisebb ugyanis a kvarc terhelési kapacitása, annál nagyobb a húzásérzékenység ppm/pF-ben (fizikai jogszabály). Ez egy normál vezérlőáramkör esetében lényegtelen, de egy rádiós alkalmazásnál ez az érték elengedhetetlen. Ezért javasoljuk, hogy a C1 és C2 maximálisan 1%-os tűréshatárát használjuk a rádiós alkalmazásokban, hogy a lehető legkisebb kapacitív frekvenciaeltolódás (a működési frekvencia eltolódása) keletkezzen az oldalról. Ezenkívül nem szabad elhanyagolni a XIN/XOUT kapacitív tűréshatárát sem, amely akár 25% is lehet. |
Az LCR-módszer határai
Az IC pin kapacitása feszültségfüggő, és jellemzően 0,5-1,5 pF-fel változik a kikapcsolt és a bekapcsolt állapot között. Az LCR-mérés ezért csak az üzemi Cpar alsó határát adja meg.</p
<h2>Az abszolút pontosság érdekében használja a frekvenciamódszert (A módszer)</h2
<h2>Bővebb információ
A parazita kapacitások hatását a működési pontra, a tranziens válaszra és a frekvencia pontosságára a "Kristályok optimális hangolása IC-kre" című gyakorlati útmutató (B és 5. szakasz) ismerteti. Ez a bejegyzés bemutatja, hogyan lehet kvantitatív módon meghatározni a Cpar-t a lapkán, és hogyan lehet azt célzott elrendezési intézkedésekkel csökkenteni.
