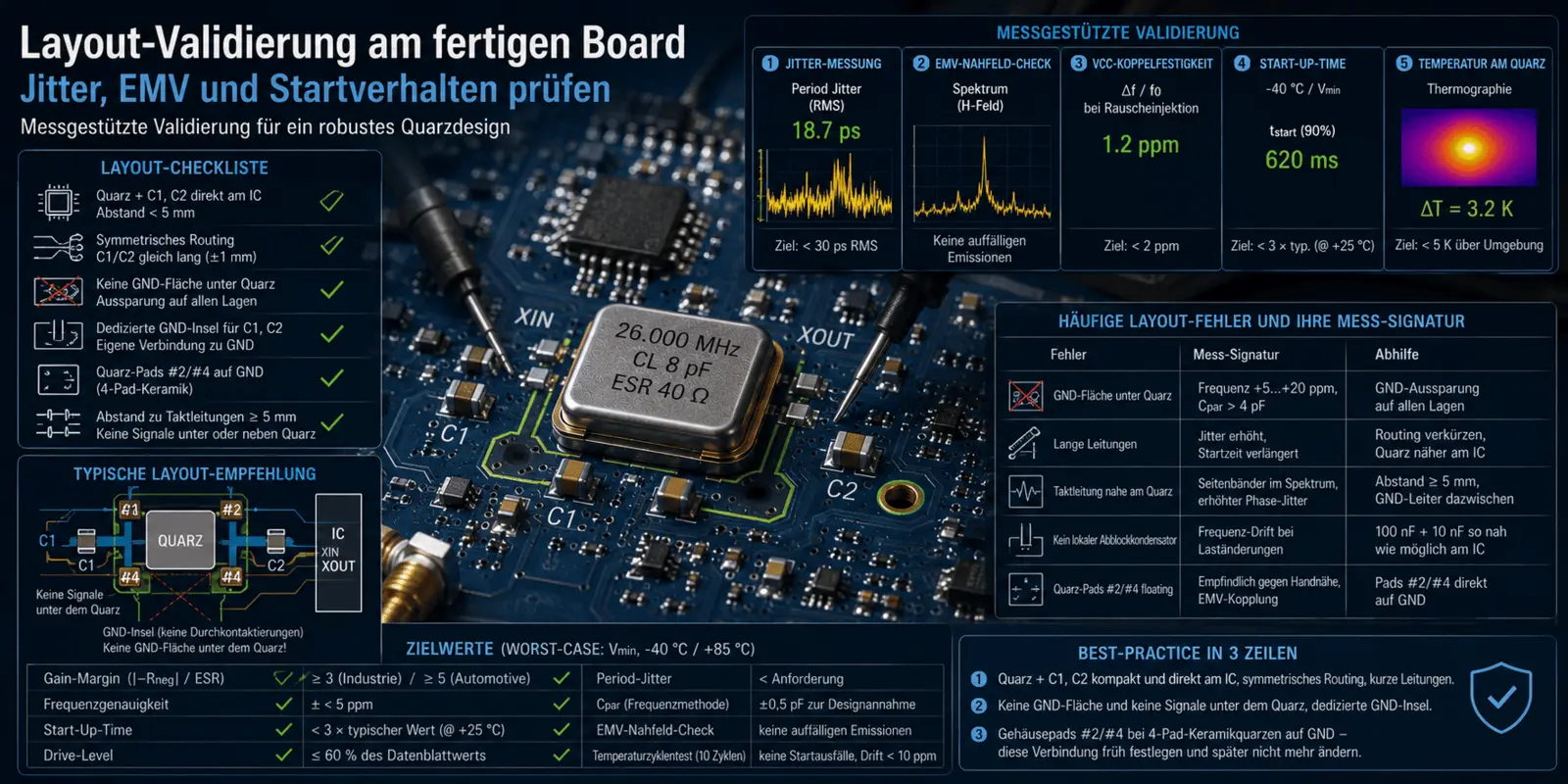

Layout validálás a kész lapon - jitter, EMC és indítási viselkedés ellenőrzése

Layout validálás a kész lapon - jitter, EMC és indítási viselkedés ellenőrzése

Gyakorlati mérési módszerek a "Kvarckristályok optimalizálása IC-khez" című bejegyzéshez - G és 6. szakaszok

Az enciklopédia cikkhez : A kristályok optimális illesztése az IC-khez

Miről van szó

A rossz NYÁK elrendezés még egy optimálisan kiválasztott kristályt is használhatatlanná tehet. Ugyanakkor az elrendezés egyszerre több tulajdonságot is befolyásol - parazita kapacitást, |-Rneg| tartalékot, jittert, EMC viselkedést és tranziens választ. Ez a bejegyzés egy strukturált tesztet ír le, amelyet a kristályelrendezés végleges validálására használnak a kész lapon.

Az elrendezés ellenőrző listája (tervezési ellenőrzés)

A mérés előtt az elrendezést a megállapított tervezési szabályok alapján ellenőrzik:

SzabályKritériumTeszt
PozícióKvarc + C1, C2 közvetlenül az IC-nélTávolság < 5 mm a XIN/XOUT-tól
SzimmetriaC1/C2 egyenlő hosszúságú vonalak±1 mm különbség
IsolációNincs jel a kvarc alatt vagy mellettSzegélygyűrű a kvarc körül ≥ 2 mm
földsíkNincs GND-sík közvetlenül a kvarc alattfelület minden rétegen
GND szigetDedikált GND terület a C1, C2 számáraDedikált csatlakozás a fő GND-hez
Kvarc házPads #2/#4 a GND-n (4-pad kerámia)közvetlen csatlakozás, < 1 mm
védelemNincs rétegcsere a kvarc alattVias kívül
EMVTávolság az óralécektől≥ 5 mm az óralécektől
Páratartalom/szivárgás útvonalakKonform bevonat távolságaFigyelembe véve a zord környezetet

Mérésen alapuló elrendezésérvényesítés

A kész lapon a következő mérések mutatják a tipikus elrendezési gyengeségeket:

1. validáció: Jitter mérés az oszcillátor kimenetén

  • Oszcilloszkóp ≥ 1 GHz jitterelemző funkcióval (periodikus jitter, ciklusonkénti jitter)
  • Mérési pont: a kristályoszcillátor által vezérelt órajel kimenete (PLL kimenet, SYSCLK pin, UART baud rate pin)
  • Várakozás: periodikus jitter < 30 ps RMS standard alkalmazásoknál; < 10 ps RMS USB, Ethernet, HDMI esetén

.

A megnövekedett jitter (< 50 ps RMS) a szomszédos jelekből származó csatolást, nem megfelelő földelést vagy túl alacsony meghajtószintet jelez.

Hitelesítés 2: EMC-előteszt - közeli mező szonda

  • KÖZELFÖLDSZONDA (H-mező, 10 - 30 mm átmérőjű) spektrumanalizátorral vagy Signalhound BB60C-vel
  • A terület letapogatása kvarcon, kondenzátorokon és IC-n keresztül
  • Várás: Alapfrekvencia látható, egyértelműen domináns. A felharmonikusok csillapítottak.

Alarmjelzések: magas felharmonikusok (> 3. rend) vagy a kristálytól távolabb eső pontokon egyértelmű emisszió jelzi a csatolási és elrendezési problémákat. (Lásd még az https://www.petermann-technik.de/praxis-wissen/40mhz-quarz-emv-verbessern-fallbeispiel.html

esettanulmányt.

Hitelesítés 3: VCC csatolási erősség

  • Injektáljon egy zajinjektort vagy funkciógenerátort a VCC vezetékbe (50 - 200 mVpp zaj, sávszélesség 10 kHz - 100 MHz)
  • Nézze meg a kimeneten a frekvenciastabilitást és a jittert

.

Elvárás: A frekvencia < 2 ppm-rel változik, a jitter a megadott tartományon belül marad. Erős eltérések az oszcillátor IC-nél lévő elégtelen helyi VCC-csatlakozásra utalnak.

Hitelesítés 4: Hidegindítás

  • Klímakamra -40 °C-on (vagy hideg permetezés), VCC Vmin-en
  • Mindössze 30 bekapcsolási folyamat. Mindegyiknek biztonságosan kell kilengenie (lásd az indítási időre vonatkozó bejegyzést)

A leggyakoribb elrendezési hiba, ami itt felszínre kerül: túl magas Cpar, ami miatt a |-Rneg| legrosszabb esetben az ESR alá esik.

Validálás 5: Hőmérsékleti profil a kvarcházon

  • Thermikus képalkotó kamera vagy termoelem közvetlenül a kvarcházon
  • Várható: kvarcház < 5 K a környezeti hőmérséklet felett

.

Ha a kvarc jelentősen felmelegszik (> 10 K), akkor a meghajtószint túl magas - lásd a meghajtószint méréséről szóló bejegyzést. A következmények a gyorsabb öregedés és a drift.

Gyakori elrendezési hibák és mérési jellegzetességeik

Állítási hibákTípusos mérési aláírásMegoldás
GND terület a kvarc alattFrekvenciaeltolódás +5 és +20 ppm között, Cpar > 4 pFGND kivágás minden rétegen
Hosszú vezetékek (> 10 mm)Jitter megnövekedett, indítási idő meghosszabbodottrövidebb útvonal, kvarc közelebb az IC-hez
C1/C2 aszimmetrikusan elhelyezveEltérő amplitúdók a XIN/XOUT-on, aszimmetrikus meghajtószintSzimmetrikus útvonalvezetés
Óravonal közel a kvarchozSzélsávok a spektrumban, fokozott fázisjitterTávolság ≥ 5 mm, ha szükséges. GND-vezető között
Nincs helyi blokkoló kondenzátor (100 nF) az IC VCC-nFrekvencia drift a terhelés változásával100 nF + 10 nF a lehető legközelebb az IC-hez
Vias kvarc alattNövekvő jitter, rossz EMCKvarc alatti szabad tér, útvonalvezetés beállítása
Kvarc házbetétek lebegőKézközelségre érzékeny, EMC csatolásPads #2/#4 közvetlenül GND-n

A végleges terv jóváhagyása

Sorozatjóváhagyás előtt egy összefoglaló vizsgálati táblázatot ajánlunk. Minden pontnak a legrosszabb üzemi ponton (Vmin, -40 °C vagy +85 °C az alkalmazástól függően, a legrosszabb esetű alkatrész-tolerancia) kell megfelelni:

TesztpontCélpontAkceptance
Frekvencia pontosság +25 °C-on, Vnom± < 5 ppmPass
Gain-Margin (|-Rneg| / ESR) Worst-Case≥ 3 (ipar) / ≥ 5 (autóipar)Pass
Start-up-Time Worst-Case< 3× tipikus érték +25 °C-onPass
Hajtási szint≤ a kvarc adatlapon szereplő érték 60%-aPass
Period jitter< alkalmazás kérésPass
Cpar a frekvencia módszerbőla tervezési feltételezésen belül ±0.5 pFPass
EMV közeli mező ellenőrzésenem észlelhető kibocsátás, kivéve a kvarc hasznos frekvenciátPassz
Hőmérsékleti ciklus teszt 10 ciklus -40/+85 °CNincs indítási hiba, nincs drift > 10 ppmmegfelelt

A legjobb gyakorlat három sorban

A legfontosabb szabályok egy pillantásra

1. Kvarc + C1, C2 kompakt és közvetlenül az IC-n, szimmetrikus útvonalvezetés, rövid vonalak.

2. Kvarc + C1, C2 kompakt és közvetlenül az IC-n, szimmetrikus útvonalvezetés, rövid vonalak.

2. A kristály alatt nincs GND-terület és nincsenek jelek, dedikált GND-sziget a kondenzátoroknak.

3. A 4 lapkás kerámiakristályoknál a #2/#4-es burkolati pads a GND-n - ezt a kapcsolatot korán határozzuk meg, és később ne változtassuk meg a frekvenciakiegyenlítés miatt.

Bővebb információ

Az elrendezési elveket a "Kristályok optimális illesztése az IC-khez" című gyakorlati útmutató (G és 6. szakasz) ismerteti. Ez a bejegyzés kiegészíti az útmutatót a mérésen alapuló validálással a kész lapon - a jitterellenőrzéstől a legrosszabb eset elfogadásáig.</p
