Gyakorlati mérési módszerek a "Kvarckristályok optimalizálása IC-khez" című bejegyzéshez - F.1 - F.4, 1. és 3. szakaszok
Az enciklopédia cikkhez : A kristályok optimális illesztése az IC-khez
Miről van szó
Az oszcillátorfokozat negatív bemeneti ellenállása -Rneg az aktív energiaforrás, amely kompenzálja a kristály veszteségeit (ESR) és növeli a rezgést. Az -Rneg értéke közvetlenül meghatározza, hogy egy kristály mennyire megbízhatóan oszcillál - különösen alacsony tápfeszültségen, alacsony hőmérsékleten és alacsony fogyasztású MCU-kban, amelyek oszcillátorfokozatait hatékonysági okokból szándékosan gyengének tervezték.
Ez a bejegyzés a |-Rneg| metrológiai meghatározását és az ebből eredő oszcillációs biztonsági tartalékot mutatja be a valós célrendszerben. A leírt soros ellenállás módszer a bevett vizsgálati módszer, amelyet a gyakorlatban számos MCU gyártó (ST, NXP, Infineon, Microchip, Renesas, Silicon Labs) ajánl.
Az alapelv: tranziens állapot
A Pierce-oszcillátor biztonságosan rezeg, ha az inverterfokozat aktív erősítése meghaladja a kristálykör veszteségeit. Formailag:
|-Rneg| > ESR_quartz (Barkhausen szerinti indítási feltétel)
A robusztus kialakításokhoz biztonsági tartalékra van szükség:
|-Rneg| ≥ 5 - ESR_quartz (ipari szabvány)
|-Rneg| ≥ 10 - ESR_quartz (autóipar / ipar széles hőmérsékleti tartományban)
A tranziens biztonsági tartalékot arányban fejezzük ki:
Gain margin = |-Rneg| / ESR_quartz
Mérési elv: soros ellenállás módszer
Az ötlet egyszerű: Ha a kvarcáramkörbe egy további soros ellenállást Rtest illesztünk, az úgy viselkedik, mint egy további veszteség. Az oszcillátor csak addig rezeg megbízhatóan, amíg az Rtest és az ESR_quartz összege kisebb, mint |-Rneg|.
Ha az Rtestet lépésről lépésre növeljük, megtaláljuk azt a kritikus értéket Rtest_krit, amelynél az oszcilláció éppen elindul. Ekkor a következő érvényes:
|-Rneg| = Rtest_krit + ESR_quartz
Ez azt jelenti: Egyetlen pontosan mért értékkel (Rtest_krit) és a felhasznált kvarckristály ismert ESR-ével közvetlenül megkapjuk az oszcillátor fokozat |-Rneg| értékét a valós tervben - beleértve az összes elrendezési, hőmérsékleti és VCC befolyást.

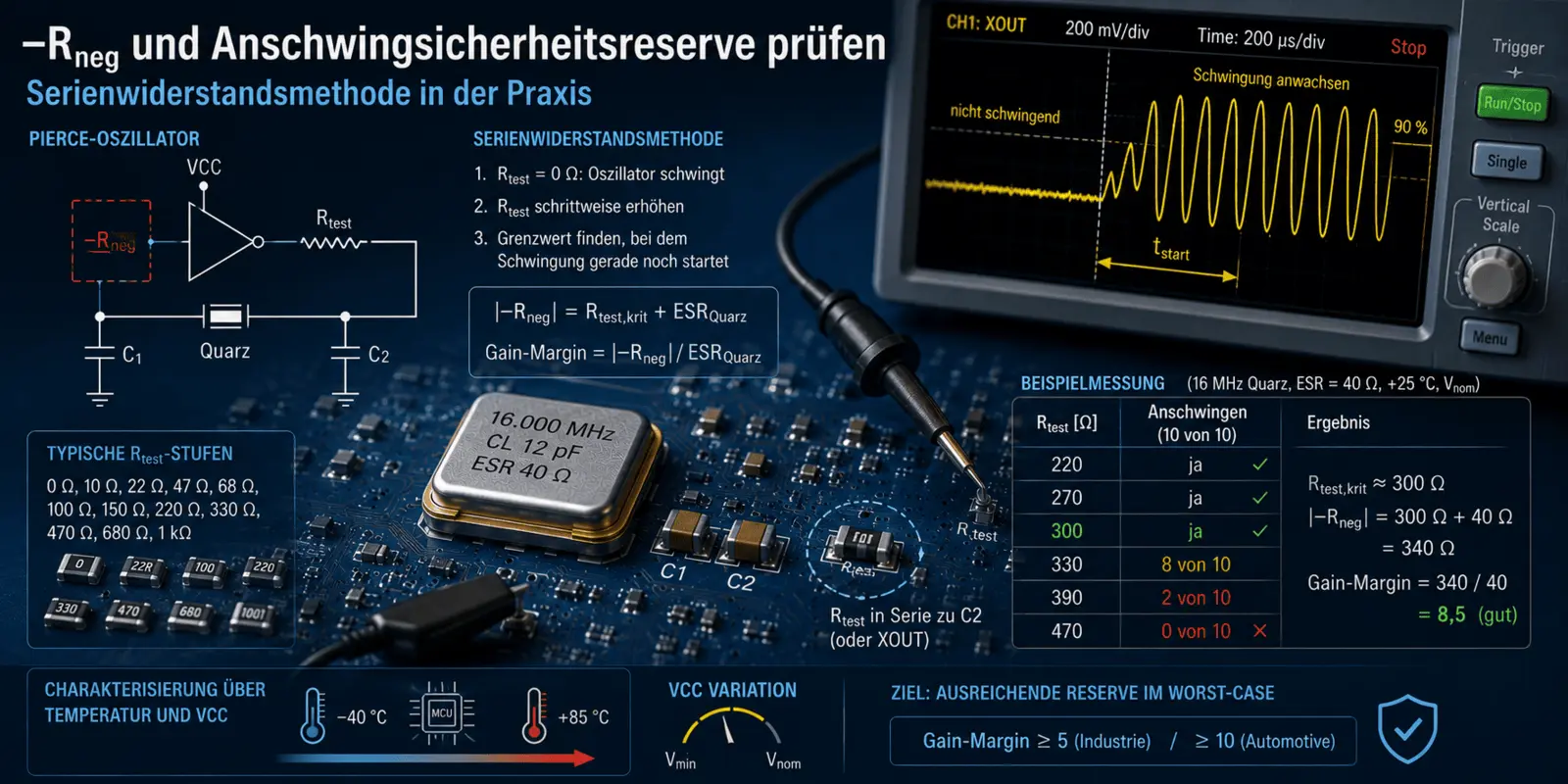

Mérési beállítás
Az áramkör módosítása
A kristály és a két kapacitáscsomópont egyikének (általában az XOUT oldalon) közötti vezetékbe precíziós ellenállást illesztünk. A leggyakoribb megvalósítás:
- Helyezzen el egy 0402 vagy 0603 SMD ellenállást a C2-vel sorba kapcsolva az áramköri lapon (általában 0 Ω-mal szerelve a soros elrendezésben).
- Már legyártott lapok esetén: Vágja le a vezetősávot, és egy kis dróthurokon keresztül illesszen be egy dugaszolható ellenállást.
- Alternatívaként használjon egy precíziós potenciométert ismert kalibrációs görbével (vigyázat: a potenciométer parazita kapacitása befolyásolhatja a működési pontot).
.
Készülékek
- Precíziós ellenállások 0402 / 0603-as készlete keskeny lépésekben: 0 / 10 / 22 / 47 / 68 / 100 / 150 / 220 / 330 / 470 / 680 / 1000 Ω, tűrés ±1 %
- Finomforrasztó állomás és csipesz a gyors cseréhez
- Oszcilloszkóp aktív FET-szondával az XOUT-on (annak ellenőrzésére, hogy az oszcilláció valóban elindult-e)
- Vezérelhető tápegység (VCC-változáshoz), opcionális hőmérséklet-kamra
.
Tökéletesség
- Kimeneti állapot: Rtest = 0 Ω. Kapcsolja be az áramkört, erősítse meg az oszcillációt az oszcilloszkópon. Jegyezze fel az amplitúdót és a kezdési időt.
- Növelje az Rtestet lépésről lépésre (pl. 47 Ω → 100 Ω → 150 Ω → 220 Ω → ...). Minden egyes csere után: Kapcsolja ki teljesen az áramkört, várjon 5 s-t, majd kapcsolja be.
- Vizsgálja meg, hogy az oszcillátor elkezd-e oszcillálni. Igen/nem döntés az XOUT-on 100 ms (MHz-es kvarc) vagy 2 s (32,768 kHz-es kvarc) után mért amplitúdó alapján.
- Végezzen legalább 10 bekapcsolási folyamatot R-tesztfokozatonként - az oszcillációnak minden egyes teszt során megbízhatóan el kell indulnia.
- Jegyezze fel azt a legmagasabb Rtest-értéket, amelynél a rezgés mind a 10 vizsgálatban megbízhatóan elindul: Rtest_pass.
- Jegyezze fel azt a legalacsonyabb Rtest-értéket, amelynél a rezgés már nem indul megbízhatóan: Rtest_fail.
- Az Rtest_krit ebben az intervallumban van. A pontos értékek érdekében mérje meg a köztes szakaszokat (pl. 220 Ω és 330 Ω között: 240, 270, 300 Ω).
- |Kalkulálja ki Rneg|: |-Rneg| = Rtest_crit + ESR_quartz.
Fontos peremfeltételek: Az Rtest beiktatása kissé megváltoztatja az oszcillátor működési pontját. Nagyon alacsony |-Rneg| esetén ez a hatás 5-10 %-os szisztematikus hibát okozhat. Ez nem jelent problémát relatív összehasonlításoknál (pl. A kristály vs. B kristály ugyanazon a lapon). A terhelési kapacitás minimálisan változik az Rtesttel, mivel az ellenállás kissé eltolja a kristály és a C2 közötti fáziskapcsolatot. A szokásos Rtest < 1 kΩ értékeknél ez a hatás < 0,5 pF, tehát elhanyagolható. |
Karakterizálás a hőmérsékleten és a VCC-n keresztül
|-Rneg| nem állandó, hanem csökken a VCC csökkenésével és - sok MCU esetében - az alacsony hőmérséklettel. A teljes jellemzés ezért egy mérési mátrix segítségével történik:
| Kondíció | VCC | Hőmérséklet | |-Rneg| tip. (relatív +25 °C/Vnom) | |||
|---|---|---|---|---|---|---|
| Referencia | Vnom | +25 °C | 100 % | |||
| Hideg | Vnom | -40 °C | 70 - 90 % | |||
| Meleg | Vnom | +85 °C | 85 - 100 % | |||
| Low VCC | Vmin | +25 °C | 60 - 80 % | |||
| Súlyos eset | Vmin | -40 °C | 40 - 70 % |
A legrosszabb esetben (általában Vmin és -40 °C) a lengésbiztonsági tartaléknak még mindig meg kell felelnie a tervezési célértéknek (erősítési tartalék ≥ 5 vagy ≥ 10).
Számítási példa
Alkalmazás: 16 MHz-es kvarc, ESR_max (adatlap) = 40 Ω. MCU specifikáció: ESR_max megengedett = 60 Ω.
Mérési eredmények az áramkörben +25 °C-on, Vnom:
| Teszt | 10 próbálkozásból 10 sikerül? | |
|---|---|---|
| 220 Ω | igen | |
| 270 Ω | igen | |
| 300 Ω | igen | |
| 330 Ω | 8 a 10-ből | |
| 390 Ω | 2 db 10 | |
| 470 Ω | 0 of 10 |
Eredmény: Rtest_crit ≈ 300 Ω (a legmagasabb érték 100%-os sikerességi aránnyal).
|-Rneg| = 300 Ω + 40 Ω = 340 Ω
Gain margin = 340 / 40 = 8,5
Minősítés: Nagyon kényelmes tartalék +25 °C-on. Az ismétlés -40 °C / Vmin értéken Rtest_krit = 120 Ω → |-Rneg| = 160 Ω → Gain-Margin = 4,0. Ez megfelel az ipari követelménynek (≥ 3) és éppen csak elmarad a szigorú autóipari követelménytől (≥ 5). Az autóipari jóváhagyáshoz: Használjon alacsonyabb ESR-rel rendelkező kristályt vagy magasabb frekvenciát, hogy a legrosszabb esetben is ≥ 5 erősítési margó legyen.
Második módszer: Impedanciamérés kikapcsolt oszcillátorral (analitikus)
Egy analitikus alternatíva az oszcillátor bemeneti impedanciájának meghatározása aktív állapotban, de a kristály nélkül. Ennek csak laboratóriumi környezetben van értelme hálózatelemző készülékkel, és a gyakorlatban általában csak az IC-gyártók alkalmazzák adatlapos jellemzéshez.
A terepen dolgozó fejlesztő számára továbbra is a soros ellenállás módszer a legmegfelelőbb: ez a valós üzemi körülmények között pontosan méri a |-Rneg| értéket, beleértve az összes elrendezési és környezeti hatást.
A lengésbiztonsági tartalék értékelési kritériumai
| Gain margin (|-Rneg| / ESR) | Minősítés | Javasolt használat | ||
|---|---|---|---|---|
| < 3 | elégtelen | terv átdolgozása - alacsonyabb ESR, erősebb oszcillátor vagy az elrendezés javítása | ||
| 3 - 5 | elfogadható | Industriális szabvány, kereskedelmi hőmérséklet-tartomány | ||
| 5 - 10 | jó | Industria kiterjesztett, robusztus fogyasztói termékek | ||
| > 10 | nagyon jó | Autóipar, orvostechnika, széles hőmérséklet- és élettartam-tartomány |
Megteendő intézkedések, ha a tartalék túl alacsony
- Válasszon alacsonyabb ESR-rel rendelkező kristályt (LRT technológia) vagy szükség esetén magasabb frekvenciával.
- Visszacsökkentse a CL terhelési kapacitást (ha az IC megengedi) - a kisebb CL általában nagyobb |-Rneg|, de nagyobb behúzási érzékenységet is eredményez ppm/pF-ben. Ebben az esetben a C1 és C2-t ±1%-os tűréssel kell kiválasztani, különösen vezeték nélküli alkalmazások esetén.
- Oszcillátor erősítési szint beállítása az MCU regiszterben magasabb szintre (ha konfigurálható)
- Az elrendezés javítása: rövidebb vezetékek, dedikált GND-sziget, nincs jel a kristály alatt
- C1 és C2 csökkentése - csökkenti a kapacitív terhelést és növeli a |-Rneg|-t (korlátozás: a CL specifikációnak továbbra is teljesülnie kell)
.
Továbbfejlesztés
A negatív bemeneti ellenállás elméleti levezetését, a Barkhausen-indítási feltételt és a szükséges biztonsági tartalékokat részletesen a "Kristályok optimális illesztése IC-khez" című gyakorlati útmutató ismerteti (F.1-F.4, valamint 1. és 3. szakasz). Ez a bejegyzés a konkrét laboratóriumi mérést mutatja be - a központi módszert, amellyel az útmutató állítását a valós terven ellenőrizheti.
