1. a szintetikus kvarc gyártásának története
A természetes kvarc korai felhasználása
- A 20. század közepéig túlnyomórészt természetes kvarcot használtak - például brazíliai, madagaszkári vagy amerikai lelőhelyekről.
- A nagy tisztaságú, alacsony hibájú és speciálisan orientált kvarc iránti kereslet a rezgő kvarckristályok számára tömegesen megnőtt, különösen a második világháború alatt (radar, rádiótechnika).
- A természetes kvarc azonban gyakran mutatott zárványokat, rácshibákat vagy ikreket, ami instabil frekvenciákhoz vezetett.
A szintetikus kvarckristályok kifejlesztése
- Az 1940-es években kezdődött a kvarc szintézise úgynevezett hidrotermikus üzemekben - egy olyan folyamat, amely a természetes növekedési körülményeket utánozza.
- Az 1950-es évektől kezdve a hidrotermikus szintézist ipari méretekben is meghonosították.
- Később az eljárást optimalizálták, hogy nagy tisztaságú és hibamentes kvarcblokkokat állítsanak elő, elsősorban a félvezető- és frekvenciatechnológia számára.
2. szintetikus kvarc blokkok gyártása
Alapvető nyersanyag
- Az alapanyag nagy tisztaságú szilícium-dioxid (SiO₂) - pl. természetes kvarc, amorf szilícium-dioxid vagy kémiai folyamatokból tisztított szilícium-dioxid formájában.
- Az elektronikai alkalmazásokhoz rendkívül alacsony szennyeződések kulcsfontosságúak (ppb tartomány, különösen az Al, Na, Fe esetében).

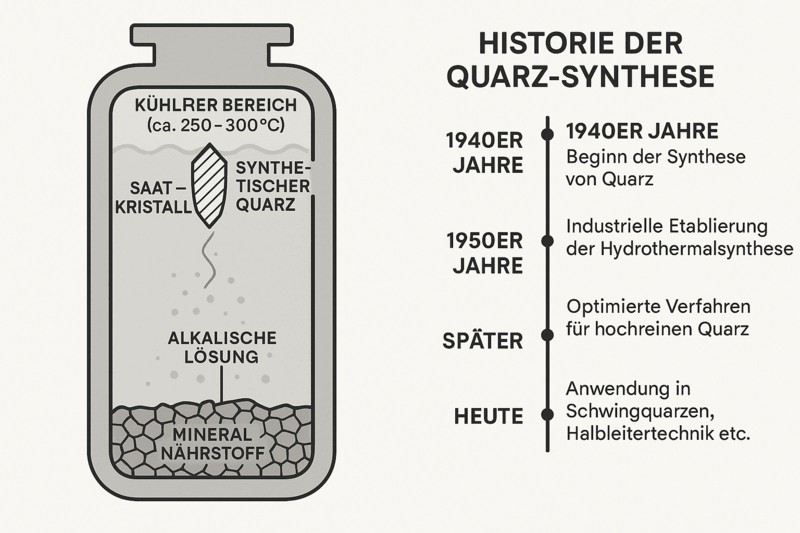

A hidrotermikus eljárás
Az elv
- Geológiai körülmények szimulációja: magas nyomás, magas hőmérséklet, vízalapú oldat.
- Hasonló a szintetikus drágaköveknél használt autoklávos eljáráshoz.
A folyamat lépései
- Autoklávos előkészítés:
- Egy nyomásálló reaktort (autokláv) feltöltünk ásványi tápanyaggal (pl. porított természetes kvarc) és lúgos oldattal (általában NaOH vagy Na₂CO₃).
- Hőmérsékleti gradiens:
- Az alsó részen: magasabb hőmérséklet (kb. 350-400 °C) → ahol a SiO₂ feloldódik.
- A felső részen: hűvösebb (kb. 250-300 °C) → a SiO₂ ott kristályosodik.
- Csírázó betét:
- Az autokláv tetejére meghatározott orientációjú kvarc csírakristályokat helyeznek, amelyeken az oldott szilícium-dioxid növekszik.
- Kristályok növekedése:
- Időtartam: több héttől hónapokig.
- Eredmény: szintetikus egykristályos kvarc, nagy szerkezeti tökéletességgel.
3. tulajdonságok és minőség
A szintetikus kvarc előnyei:
- Nagy tisztaság (kevés ppm/ppb szennyeződés).
- Ellenőrzött kristályorientáció (pl. AT vagy BT vágás oszcilláló kvarc esetén).
- Nincsenek ikrek vagy zárványok, mint a természetes kvarc esetében.
- A fizikai tulajdonságokreprodukálhatósága.
Tisztítás
- Bizonyos esetekben a kiindulási anyagot a növesztés előtt kémiai tisztítással vagy zónaolvasztással újra megtisztítják.
Felhasználás
- Kvarcoszcillátorok / kvarckristályok: frekvenciastabil oszcillátorok az elektronika minden alkalmazásához.
- Félvezetőipar: szintetikus kvarcból készült kvarcüveg (pl. reaktorcsövekhez).
Optika: kristályos kvarcból készült lencsék, prizmák.
A beérkező áruk beérkezése során minden kvarcrovatot 100%-ban ellenőrizünk. A tisztaságot és a megfelelő kristálytani tengelyeket optikai úton (röntgenvizsgálat) ellenőrizzük. A kvarc ingot ezután egy előre megadott számmal látjuk el, így az beépíthető a kvarcrezonátor tételek nyomon követhetőségébe. Ez azt jelenti, hogy a gyártási tételek rendelkezésre állása visszakövethető a kvarc nyerstömb bejövő ellenőrzéséig. Mindez összhangban van a legmagasabb minőségű, teljesítményű és élettartamú óragenerátorok kifinomult gyártási folyamatával.
FAQs
Mi a szintetikus kvarc és miért olyan fontos a kvarckristályok számára?
A szintetikus kvarc mesterségesen növesztett egykristályos kvarc, amelyet kifejezetten magas minőségi követelményeket támasztó műszaki alkalmazásokhoz gyártanak. Ez az anyag különösen fontos a rezgő kvarckristályok számára, mivel nagy tisztaságot, meghatározott kristályorientációt és nagyon jó szerkezeti tökéletességet biztosít. A természetes kvarchoz képest lényegesen kevesebb zárvány, rácshiba vagy ikeresség található benne, amelyek ronthatják a frekvenciastabilitást. Különösen a frekvenciatechnikában a reprodukálható fizikai tulajdonságok döntő fontosságúak az állandó elektromos és mechanikai rezgési jellemzők elérése érdekében. Ezért képezi a szintetikus kvarc a modern elektronikában a kiváló minőségű kvarcrezonátorok és frekvenciastabil oszcillátorok központi alapját.
Hogyan működik a szintetikus kvarcblokkok előállítására szolgáló hidrotermális eljárás?
A hidrotermikus folyamat a kvarc természetes geológiai növekedési körülményeit imitálja ellenőrzött ipari körülmények között. Nagy tisztaságú szilícium-dioxidot mint tápanyagot és lúgos oldatot, általában NaOH vagy Na2CO3 alapú lúgos oldatot juttatnak egy nyomás alatt álló autoklávba. A reaktor alsó részén magasabb, 350-400 Celsius-fok körüli hőmérséklet uralkodik, így a SiO2 ott oldódik. A felső, hűvösebb, 250-300 Celsius-fok körüli hőmérsékleten a feloldott anyag ismét meghatározott orientációjú magkristályokra kristályosodik ki. Több hét-hónap alatt nagy tisztaságú és a rezgő kvarckristályok rezgésére nagyon jól alkalmas szintetikus egykristályos kvarcblokkok keletkeznek.
Milyen előnyei vannak a szintetikus kvarcnak a természetes kvarccal szemben a frekvenciatechnológiában?
A szintetikus kvarc döntő előnyöket kínál a frekvenciatechnológia számára, mivel anyagi tulajdonságai célzottan szabályozhatók. A természetes kvarc gyakran tartalmaz zárványokat, rácshibákat vagy ikertesteket, ami instabil frekvenciákhoz és ingadozó alkatrész-tulajdonságokhoz vezethet. A szintetikusan előállított kvarc ezzel szemben nagyon nagy tisztaságot ér el a ppm vagy ppb tartományig, és lehetővé teszi a meghatározott kristályorientációt, például AT vagy BT szelvények esetében. Ez lehetővé teszi a reprodukálható elektromos és mechanikai tulajdonságokkal rendelkező kvarckristályok előállítását. Az ipari alkalmazások esetében ez nagyobb frekvenciastabilitást, nagyobb folyamatbiztonságot és jobb hosszú távú teljesítményt jelent.
Milyen tisztasági követelmények vonatkoznak a szintetikus kvarcra az elektronikai alkalmazásokban?
Elektronikai alkalmazásokhoz a szintetikus kvarcnak rendkívül alacsony szennyeződésszinttel kell rendelkeznie, mivel a legkisebb idegen anyagok is befolyásolhatják a rezgési tulajdonságokat. Különösen kritikusak az olyan nyomelemek, mint az alumínium, a nátrium vagy a vas, amelyeket a ppb tartományban kell ellenőrizni. Ezért kiindulási anyagként nagy tisztaságú szilícium-dioxidot használnak, amely származhat természetes kvarcból, amorf szilícium-dioxidból vagy kémiailag tisztított eljárásokból. Egyes esetekben az anyagot a kristálynövekedés előtt kémiailag is tisztítják, vagy tisztítási eljárásokkal tovább finomítják. Ez a nagyfokú anyagtisztaság a nagy teljesítményű kvarckristályok, kvarcoszcillátorok és más frekvenciatermelő alkatrészek alapvető előfeltétele.
Hogyan tesztelik a szintetikus kvarc ingotok minőségét a kvarckristályokhoz?
A szintetikus kvarc ingotok minőségét már a bejövő áruk beérkezési szakaszában átfogóan vizsgálják, hogy megbízható alapot biztosítsanak a kvarckristályok későbbi gyártásához. Minden egyes kvarc ingot 100 százalékosan ellenőriznek, különösen a tisztaság és a helyes kristályrajzi tengelyek tekintetében. A vizsgálatot optikai úton, valamint röntgenvizsgálattal végezzük, hogy pontosan megállapíthassuk az anyag szerkezetét és orientációját. Ezután minden egyes ingot folyamatos számmal látnak el, hogy teljes mértékben beilleszthető legyen a kvarcrezonátor tételek nyomon követhetőségébe. Ez a zökkenőmentes nyomon követhetőség támogatja a minőségorientált gyártási folyamatot a nagy teljesítményű, megbízható és élettartamú óragenerátorok előállításához.
Miért a PETERMANN-TECHNIK szintetikus kvarc a rezgő kvarckristályokhoz?
A PETERMANN-TECHNIK a vibráló kvarckristályok esetében a szintetikus kvarc erős választása, mivel a minőségbiztosítás és a nyomon követhetőség következetesen beépül a gyártási folyamatba. Minden egyes kvarc ingot 100 százalékban megvizsgálnak az áru átvételekor, a tisztaságot és a kristályos tengelyeket optikai és röntgenvizsgálattal ellenőrzik. Az egyes rudak folyamatos címkézése lehetővé teszi a zökkenőmentes nyomon követhetőséget egészen a bejövő áruk ellenőrzéséig, ami fontos minőségi tényező az ipari B2B ügyfelek számára. Ez a szisztematikus ellenőrzés támogatja a kiváló minőségű, stabil teljesítményű és hosszú élettartamú óragenerátorok gyártását. Ugyanakkor tapasztalt frekvencia szakértőink állnak rendelkezésre, hogy műszaki kérdésekre válaszoljanak és alkalmazásspecifikus tanácsokkal szolgáljanak.
