MHz-en rezgő kristályok esetében az úgynevezett "alaprezgést" (alaprezgés) vagy egy felharmonikust (általában a harmadik vagy ötödik felharmonikust ) használják. A döntő tényező itt a kvarckristály mechanikai rezgésmódja, amely a kvarc piezoelektromos hatásán alapul. A MHz-es tartományban jellemzően az alaprezgésmódot (a PETERMANN-TECHNIK GmbH-tól 285 MHz-ig kapható) használják a vastagság-nyíró üzemmódban.

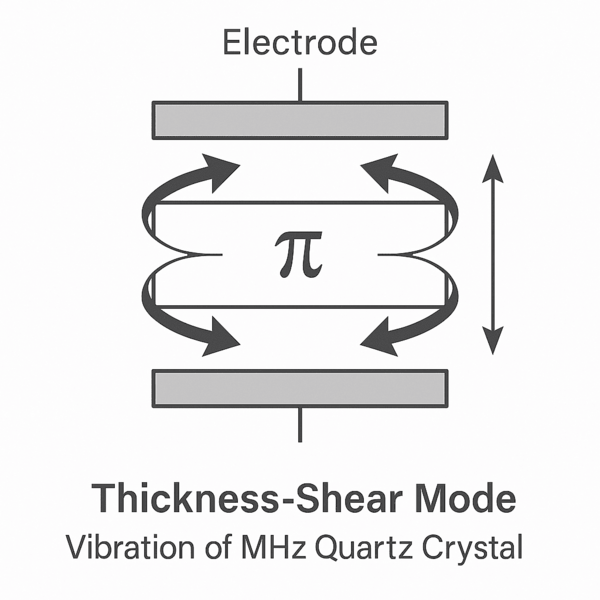

Oszcillációs üzemmód a MHz-es tartományban: Vastagságnyíró oszcillátor (síknyíró üzemmód)
Mi történik a folyamat során?
A kvarckristályt lecsiszolják és vágják (általában AT vágás) oly módon, hogy egy bizonyos tolómódban rezegjen, amikor a MHz-es tartományban váltakozó feszültséget alkalmaznak. A kvarc nem hosszirányban vagy a felülethez képest keresztirányban mozog, hanem a rezgés a kristály síkjában, azaz oldalirányú "nyírásként" történik.
A keletkező mozgás két egymáson fekvő, egymáshoz képest elmozduló lemezre emlékeztet - ez a "nyíró" mozgás.
Hogyan működik részletesen
- AT vágás:
- A kvarckristályt a kristálytengelyhez képest meghatározott szögben vágják (kb. 35°15' a Z tengelyhez képest).
- Ez a speciális vágás a kívánt rezgésformát (nyíró üzemmód) eredményezi, és biztosítja a hőmérsékleti stabilitást a MHz-es tartományban.
- Váltakozó feszültség alkalmazása:
- A kvarc két oldalán lévő elektródák elektromos teret hoznak létre a kristályon keresztül.
- A piezoelektromos hatás miatt a kristály mechanikusan deformálódik (rezegni kezd), amint feszültséget kapcsolunk rá.
- A mechanikai rezgés viszont elektromos feszültséget generál - ez egy önerősítő hatás a rezonanciafrekvencián.
- Rezonancia a MHz-es tartományban:
- A kvarckristály vastagsága határozza meg a rezonanciafrekvenciát (10 MHz-en például a vastagság kb. 0,33 mm).
- Az alapfrekvencia az a lehető legalacsonyabb sajátfrekvencia, amelyen a kvarc nyírási módban rezonál.
Miért pont ez a rezgésforma?
Ok | Magyarázat |
Jó frekvenciastabilitás | Az AT-szekció szobahőmérsékleten kb. 70 °C-ig egyenletes frekvenciaviselkedéssel rendelkezik. |
Hatékony energiaátvitel | A nyírási módus jól párosul az elektromos mezővel, és kevés energiát veszít. |
Alacsony csillapítás a MHz-es tartományban | A rezgés mechanikailag stabil és magas minőségi tényezővel (Q-tényező) rendelkezik. |
Kis méret lehetséges | A vastagság-frekvencia viszony lehetővé teszi, hogy vékony kvarcból nagy frekvenciák valósuljanak meg. |
Alternatívák: Harmonikus működés
Egyes kristályok a magasabb MHz-es tartományban (pl. 30 MHz, 50 MHz) ugyanannak a rezgési módnak a 3. vagy 5. harmonikusát használják. Ezek tehát az alapfrekvencia többszörösén rezegnek.
Miért?
- A nagyon vékony kvarckristályok gyártása a magas alapfrekvenciákhoz mechanikailag nehézkes.
- Ehelyett vastagabb kristályokat használnak magasabb harmonikuson - ezek gyártása egyszerűbb, de speciális áramköröket igényelnek.
Következtetés
A MHz-es tartományban az alaprezgést a vastagságnyíró rezgésmódban használják , mert ez:
nagy frekvenciastabilitás,
jó minőség (alacsony veszteségek),
a hőmérsékletre való érzéketlenség,
és hatékony elektromos csatolás.
Ezek a tulajdonságok ideálisak a precíz órajel-generátorokhoz, amelyeket ma az elektronikai ágazatban minden alkalmazásban használnak.
Egy megjegyzés a saját nevünkben: Az alapvető rezonátor-konstrukcióinknak köszönhetően akár 285 MHz-es alapfrekvenciát is tudunk biztosítani - lásd itt: https://www.petermann-technik.de/produkte/quarz-konfigurator.html.
FAQs
Melyik rezgési módot használják jellemzően a MHz-es rezgőkristályoknál?
MHz-es rezgőkristályoknál jellemzően az alaprezgést, vagy magasabb frekvenciákon egy felharmonikust, általában a harmadikat vagy az ötödiket használják. A releváns mechanikai rezgésmód a síkbeli nyírási módus, más néven vastagsági nyírási módus. Ebben a módusban a kvarckristály nem hosszirányban vagy a felületre merőlegesen, hanem annak síkjában rezeg, mint az oldalirányú nyírómozgásnál. Ez a rezgési mód a kvarc piezoelektromos hatásán alapul, és különösen alkalmas a MHz-es tartományban. Nagy frekvenciastabilitást, alacsony veszteségeket és hatékony elektromos csatolást kínál.
Miért különösen alkalmas a vastagságnyíró üzemmód a MHz kristályok esetében?
A vastagságnyíró üzemmód különösen alkalmas MHz-es kristályok esetében, mivel mechanikailag stabil és alacsony veszteségű rezgést tesz lehetővé. A kristálysíkon belüli nyírómozgás nagy Q-tényezőt ér el. Ugyanakkor ez a módus nagyon jól párosul a kvarcra az elektródákon keresztül alkalmazott elektromos mezővel. Ez javítja az energiaátvitelt és támogatja a tiszta rezonancia viselkedést a MHz-es tartományban. Ez a rezgési mód ezért ideális az elektronikus alkalmazásokban használt precíz órajel-generátorokhoz.
Milyen szerepet játszik az AT vágás a MHz-es rezgőkristályokban?
Az AT vágás kulcsfontosságú a MHz kvarckristályok esetében, mivel jelentősen meghatározza a kívánt rezgésformát és a kvarc hőmérsékleti viselkedését. A kvarckristályt a Z tengelyhez képest körülbelül 35°15' meghatározott szögben vágják. Ez a speciális vágás létrehozza a nyírási módot, és biztosítja a lapos hőmérsékleti frekvencia viselkedést a szobahőmérséklettől kb. 70 °C-ig terjedő tartományban. Ennek eredményeként a frekvencia különösen stabil marad a tipikus üzemi hőmérsékleteken. Az AT vágás ezért számos ipari és elektronikai alkalmazásnál az előnyben részesített szabvány.
Mikor használják az alap- és felharmonikusokat MHz-es rezgőkristályokban?
Az alapfrekvencia az a legalacsonyabb sajátfrekvencia, amelyen a kvarc nyírási módban rezonál, és nagyon gyakran a MHz-es tartományban használják. A frekvenciák növekedésével azonban a rendkívül vékony kvarckristályok gyártása mechanikai szempontból egyre nagyobb kihívást jelent. Ezért a magasabb MHz-es tartományokban gyakran használják ugyanannak a rezgési módnak a harmadik vagy ötödik felharmonikusát. A kristály ekkor az alapfrekvenciájának többszörösén rezeg, ami megkönnyíti a vastagabb és robusztusabb rezonátorok gyártását. Az ilyen harmonikus kristályok működtetéséhez azonban speciálisan tervezett áramkörökre van szükség.
Hogyan befolyásolja a kvarckristály vastagsága a rezonanciafrekvenciát a MHz-es tartományban?
A kvarckristály vastagsága közvetlen kapcsolatban áll a rezonanciafrekvenciájával a MHz-es tartományban. Minél vékonyabb a kvarckristály, annál magasabb az elérhető alapfrekvencia. Például 10 MHz-es frekvencián a kvarckristály vastagsága körülbelül 0,33 mm. Ez a vastagság-frekvencia összefüggés lehetővé teszi a kompakt kialakítást és a magas frekvenciákat megfelelően vékony kristályokkal. Ha azonban nagyon magas alapfrekvenciákra van szükség, a mechanikai gyártási ráfordítás jelentősen megnő, ezért gyakran alternatívaként harmonikus frekvenciákat alkalmaznak.
