Oszcillációs módok kvarckristályokhoz

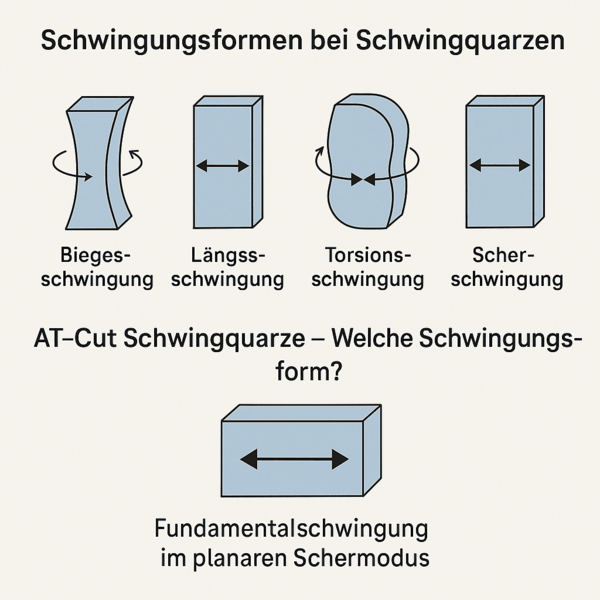

A rezgő kvarckristályok különböző mechanikai rezgési módokban működtethetők, amelyek jelentősen különböznek egymástól a mozgás iránya, a frekvenciatartomány és az alkalmazás tekintetében. A legfontosabb rezgési módok közé tartozik a hajlító rezgés, a hosszirányú rezgés, a torziós rezgés és a nyírórezgés. A hajlító rezgést tipikusan a hangvillás kristályoknál alkalmazzák az alacsony frekvenciatartományban, míg a nyírórezgés különösen a MHz-es kristályoknál fontos. A hosszirányú és a torziós rezgéseket ritkábban használják, mivel ezek a hőmérséklettől jobban függnek, vagy a kialakítástól függően nehezebben szabályozhatók a tervezés szempontjából. A megfelelő rezgésmód kiválasztása mindig a frekvencia, a stabilitás, a kialakítás és az üzemi környezet követelményeitől függ.

A nyíró oszcilláció a legfontosabb módus a nagyfrekvenciás alkalmazásokban, mivel nagy frekvenciastabilitást és alacsony hőmérsékletfüggést tesz lehetővé. Ennél a rezgési viselkedésnél a párhuzamos kristálysíkok egymás ellen tolódnak el, ami különösen alkalmas a MHz-es tartományban a pontos frekvencia specifikációkhoz. Az AT-Cutban gyakran használják a vastagságnyíró oszcillációs módot, amely a kvarckristályok egyik leggyakrabban használt oszcillációs módja. Ez az üzemmód a külső hatásokra való alacsony érzékenységet és alacsony öregedést is kínál. Ezért a nyírási oszcilláció a kommunikáció, az órák és sok más nagyfrekvenciás elektronikus alkalmazás esetében a legelőnyösebb megoldás.

Az AT-Cut az oszcilláló kristályok leggyakrabban használt kvarckivágása, és különösen alkalmas stabil alkalmazásokhoz a MHz-es tartományban. Síknyíró üzemmódban működik, amelyben a rezgési sík a kvarclapkával párhuzamosan fut, és a nyírás a lapka felületének irányában történik. Az AT-Cut jelentős előnye, hogy a 25 °C közeli tartományban szinte hőmérséklet-kompenzáltan viselkedik. Ez a kvarcvágás nagyon jó frekvenciastabilitással, alacsony öregedéssel és a külső hatásokra való alacsony érzékenységgel is lenyűgöz. Az oldal tartalmának megfelelően a PETERMANN-TECHNIK GmbH-nál 285 MHz-ig terjedő alapfrekvenciák állnak rendelkezésre.

A hajlító oszcillációt elsősorban hangvillás kristályokban használják, és különösen alkalmas alacsony frekvenciákhoz. A 100 kHz alatti frekvenciatartomány a jellemző, a 32,768 kHz a klasszikus alkalmazási terület az óraalkalmazásokban. Ez a rezgési forma olyan előnyökkel jár, mint az alacsony energiafogyasztás és a kompakt kialakítás, ami vonzóvá teszi az elemmel működő készülékek számára. Ugyanakkor mechanikailag érzékenyebb az ütésekre és rezgésekre, mint más rezgési módok. Ezért a hajlító rezgést ott részesítik előnyben, ahol az alacsony energiafogyasztás és a kis kialakítás fontosabb, mint a maximális mechanikai robusztusság.

A longitudinális rezgés a kvarckristály hossztengelye mentén történik, és általában a kHz és az alacsony MHz közötti tartományban használják. Ennek tipikus vágásai az X-vágás és az Y-vágás, de ez a mód viszonylag hőmérsékletfüggő, ezért csak bizonyos alkalmazásoknál hasznos. A torziós oszcilláció a kristály tengelye körüli forgási oszcillációt írja le, geometriai szempontból bonyolult és nehezen szabályozható, ezért ritkán alkalmazzák. A nyírórezgés viszont a párhuzamos kristálysíkok csúszó mozgására épül, és a nagyfrekvenciás alkalmazások szempontjából a legfontosabb módus. Alacsony hőmérsékletfüggést és nagy frekvenciastabilitást kínál, ami különösen alkalmassá teszi precíz elektronikai rendszerekhez.

A PETERMANN-TECHNIK a rezgőkristályok, oszcillátorok és frekvenciafejlesztő alkatrészek gyártására specializálódott, magas szintű műszaki szakértelemmel. A vállalat mélyreható szakértelmet kínál a különböző rezgéstípusok és azok ipari és elektronikai célokra való alkalmassága terén. Különösen említésre méltó az AT-Cut kristályok elérhetősége az alapfrekvenciás üzemmódban 285 MHz-ig, amint azt az oldalon leírtuk. Az ügyfelek számára pontos tanácsadás áll rendelkezésre a frekvenciatartományra, a hőmérsékleti viselkedésre, a stabilitásra és az adott rezgési mód mechanikai tulajdonságaira vonatkozóan. Ez teszi a PETERMANN-TECHNIK-et a megbízható és alkalmazásorientált megoldásokat kereső vállalatok számára a rezgőkristályok területén erős választássá.
