Kvarc oszcillátorok: típusok, tulajdonságok és alkalmazások

Q: Mi az a kvarc oszcillátor és mire használják?

A kristályoszcillátor olyan elektronikus áramkör, amely egy rezgő kristály segítségével nagy stabilitású frekvenciát hoz létre. Mindenütt használják, ahol pontos órajelekre, referenciafrekvenciákra vagy megbízható szinkronizálásra van szükség. A kialakítástól és a környezeti feltételektől függően 10E-5 és 10E-12 közötti frekvenciastabilitás érhető el. A szabványos alkalmazásokhoz általában szabványos oszcillátormodulokat használnak, míg a nagy pontosságú megoldásokat gyakran testre szabják. A tipikus alkalmazások a kommunikációs és navigációs technológiától a mérőeszközökig, routerekig, IoT- és IIoT-rendszerekig terjednek.

Q: Mi a különbség az SPXO, VCXO, TCXO és OCXO között?

Az SPXO, VCXO, TCXO és OCXO elsősorban stabilitásukban, szabályozhatóságukban és különböző környezeti feltételekhez való alkalmasságukban különböznek. Az SPXO a leggyakrabban használt kristályoszcillátor, amely különösen alkalmas a szabványos alkalmazásokhoz, és jó ár/teljesítmény arányú. A VCXO szintén lehetővé teszi a frekvenciaszabályozást külső egyenfeszültségen keresztül, és elsősorban referenciajelhez való szinkronizálásra vagy frekvenciamodulációra használják. A TCXO kompenzálja a hőmérséklet okozta frekvenciaváltozásokat, és ezért különösen alkalmas a kommunikáció és a navigáció nagy pontosságú alkalmazásaihoz. Az OCXO fűtött termosztáttal működik, és maximális stabilitást biztosít, ha nagyon alacsony frekvenciaeltolódásra van szükség.

Q: Milyen tényezők befolyásolják a kvarcoszcillátorok frekvenciastabilitását?

A kvarcoszcillátorok frekvenciastabilitását számos elektromos és fizikai hatás határozza meg. A hőmérséklet-változások közvetlen hatással vannak a kristály frekvenciájára, még a hőmérséklet-stabil AT-vágott kristályok esetében is, és további kapcsolóelemek tovább növelhetik ezt a hatást. A feszültségváltozások szintén befolyásolják a frekvenciát, különösen az erősítő tranzisztorok kapacitív változásain keresztül. Ezenkívül a kimeneti terhelő impedancia is eltolhatja a frekvenciát, ezért a puffererősítők hasznosak a leválasztáshoz. Egy másik fontos tényező az öregedés, amely a működés első néhány hónapjában a legkifejezettebb, és amelyet magas hőmérsékleten történő beégetéssel lehet csökkenteni.

Q: Mikor a TCXO a megfelelő választás a pontos frekvencia alkalmazásokhoz?

A TCXO a megfelelő választás, ha változó hőmérsékleten nagy frekvenciapontosságra van szükség. A hőmérséklet-kompenzáció történhet analóg módon termisztorhálózatokon keresztül vagy digitálisan érzékelőn, ADC-n, memórián és DAC-on keresztül. A TCXO-k ma különösen keresettek a kommunikációs és navigációs technológiákban, mivel nagyon jó fáziszajt és kiváló jitterértékeket kínálnak. Ezáltal ideálisak GPS, GLONASS, okostelefon, rádió, router, IoT és intelligens mérő alkalmazásokhoz. A TCXO-k gyakran előnyösebbek a MEMS-oszcillátorokkal szemben az utólagos frekvenciaszorzással rendelkező áramkörök esetében is.

Q: Milyen konstrukciók, frekvenciatartományok és feszültségek állnak rendelkezésre a kvarcoszcillátorokhoz?

A kristályoszcillátorok különböző csomagméretekben, frekvenciatartományokban és tápfeszültségekkel kaphatók, hogy a tervezési követelmények széles skáláját lefedjék. Az SPXO-k 1,6x1,2 mm-től 7,0x5,0 mm-ig terjedő miniatürizált kerámiaházakban kaphatók, a 2,5x2,0 mm-es az egyik leggyakrabban használt formátum. A TCXO-k a 9,6 és 52 MHz közötti tartományban, 1,6x1,2 mm és 3,2x2,5 mm közötti házakban kaphatók. A tipikus tápfeszültségek 1,8 VDC, 2,5 VDC és 3,3 VDC. Igényes alkalmazásokhoz akár -40 és +125 °C közötti hőmérséklet-tartományban is megvalósíthatók megoldások, valamint autóipari kompatibilis változatok.

Q: Miért a PETERMANN-TECHNIK kvarc oszcillátorok és alkalmazásuk?

A PETERMANN-TECHNIK erős választás a kvarc oszcillátorok és azok alkalmazásai terén, mivel a vállalat SPXO, VCXO, TCXO és egyéb oszcillátor megoldások széles választékát kínálja. Standardizált termékek éppúgy megvalósíthatók, mint nagy pontosságú és egyedi tervezésű frekvenciamegoldások speciális igényekhez. A termékkonfigurátor segítségével egyszerűen és célzottan állíthatók össze a megfelelő kristályoszcillátorok. A rendelkezésre álló portfólió kompakt kiviteleket, különböző tápfeszültségeket, releváns frekvenciatartományokat és kiterjesztett hőmérsékleti követelményeket foglal magában. Ezáltal az ipari B2B ügyfelek számára műszakilag precíz, alkalmazásorientált és gazdaságilag megfelelő megoldásokat kínál egyetlen forrásból.

Bevezetés:

A kvarcoszcillátorok olyan elektronikus áramkörök, amelyek egy rezgő kvarckristályon alapulnak, és rendkívül stabil frekvenciát generálnak. A követelményektől és a környezeti feltételektől függően 10E-5 és 10E-12 közötti frekvenciastabilitás érhető el. A mindennapi alkalmazásokhoz szabványosított oszcillátor-modulok állnak rendelkezésre, míg a nagy pontosságú oszcillátorokat általában egyedi tervezéssel és gyártással készítik speciális igényekhez.

Oszcillátortípusok:

A nemzetközi szabványok szerint a kristályoszcillátorokat a következő kategóriákba sorolják:

SPXO - Egyszerű csomagolású kristályoszcillátorok
VCXO - feszültségvezérelt kristályoszcillátorok
TCXO - hőmérséklet-kompenzált kristály oszcillátor
OCXO - Hőmérséklet stabilizált kristályoszcillátorok (Oven Controlled Crystal Oscillator).
LPXO - Alacsony teljesítményű kristályoszcillátorok ±0,5 ppm hőmérséklet-stabilitással -40/+85°C felett és ±1x10E-6-os öregedéssel.

SPXO: Egyszerű kvarc oszcillátorok vagy más néven CLOCK oszcillátorok.

Az SPXO egy visszacsatolt erősítőt használ, amelyben a kristály frekvenciameghatározó elemként működik. A frekvencia abból a feltételből adódik, hogy a fáziseltolódás a hurokban 2π többszöröse. A stabilitás és az alacsony zajszint a kristály minőségétől, a használt IC-től és az áramköri tervezéstől függ.

A frekvencia a terhelési kapacitás célzott beállításával finomhangolható. Fontosak itt a következők

A frekvencia pontossága
Hőmérsékleti viselkedés
Az üzemi feszültségtől való függés
Hosszú és rövid távú stabilitás
Terhelésérzékenység

Az SPXO-k a világon a leggyakrabban használt oszcillátorok. Mennyiségüket tekintve is felülmúlják a MEMS-oszcillátorokat, és nem csak az árukat tekintve.

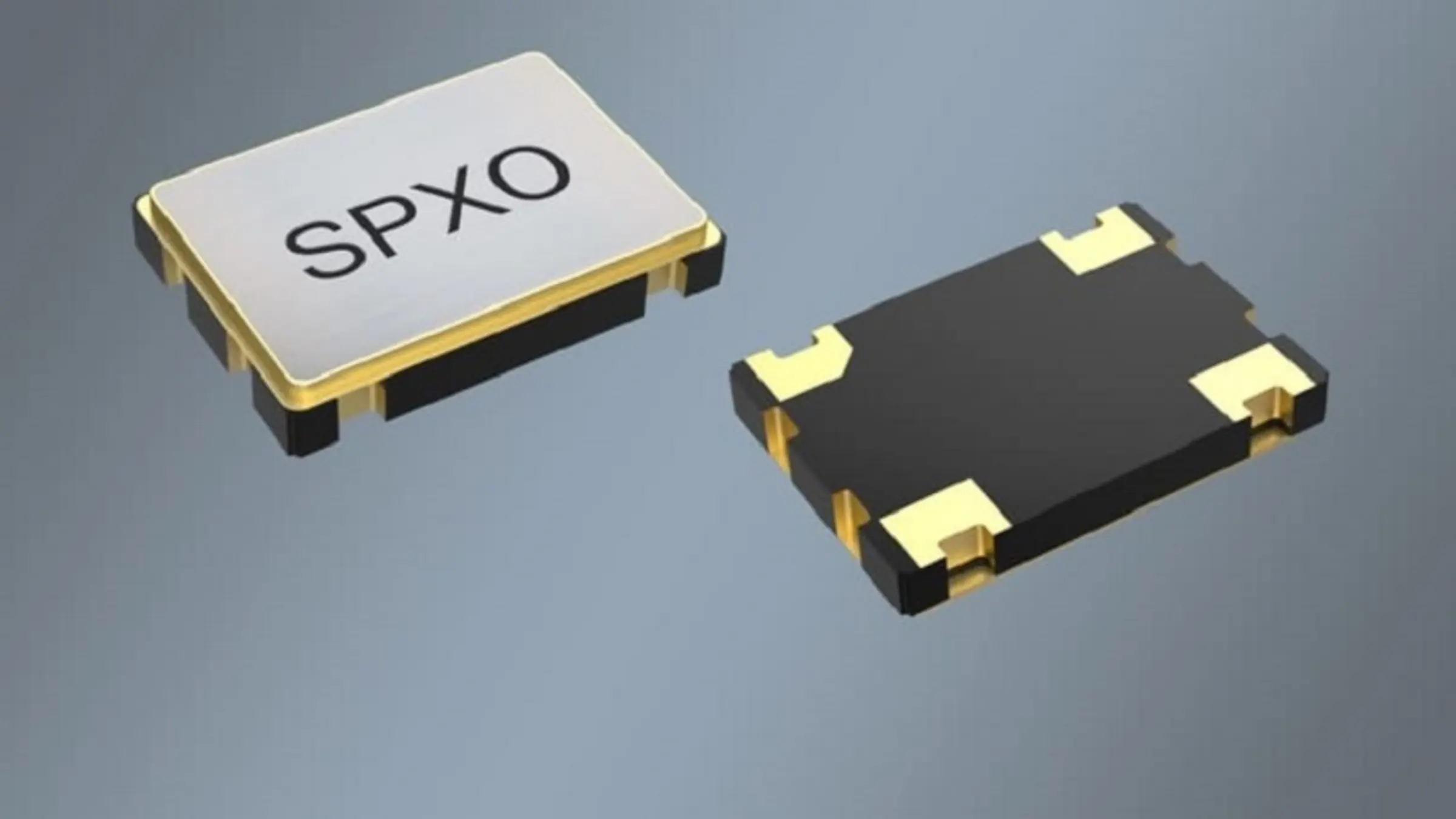

Az SPXO-kat egyszerűen konfigurálhatja termékkonfigurátorunk segítségével. Kérjük, kattintson ide: https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

Az SPXO-k miniatürizált kerámia házakban kaphatók tőlünk 1,6x1,2 mm/4pad és 7,0x5,0 mm/4pad között. A leggyakrabban használt ház mérete 2,5x2,0mm/4pad.

VCXO: feszültségvezérelt kristályoszcillátorok

A VCXO-k (feszültségvezérelt kvarcoszcillátorok) lehetővé teszik a frekvenciavezérlést külső egyenfeszültséggel. Általában csak arra használják őket, hogy egy eszközt/alkalmazást szinkronizáljanak egy bejövő referenciajelhez (master-slave koncepció) vagy frekvenciamodulációra. Egy kapacitásdióda (varaktor) helyettesíti a trimmelő kondenzátort.

Tipikus paraméterek:

Frekvencia húzási tartomány (húzási tartomány = például ±50 ppm min.)
Húzási érzékenység (húzhatóság = például ±10ppm/pF)
A moduláció nem-linearitása (pl. max. 10%).

Természetesen a VCXO-kat termékkonfigurátoraink segítségével is meghatározhatja. Ehhez kattintson a : : https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

A VCXO-k már nem olyan elterjedtek, mint 10 évvel ezelőtt. Sok megfelelő IC már integrált varaktor diódát kínál a XIN/XOUT-on, amely az áramkörben egy kristály húzására használható. Ez azt jelenti, hogy VCXO-ra már nincs szükség.

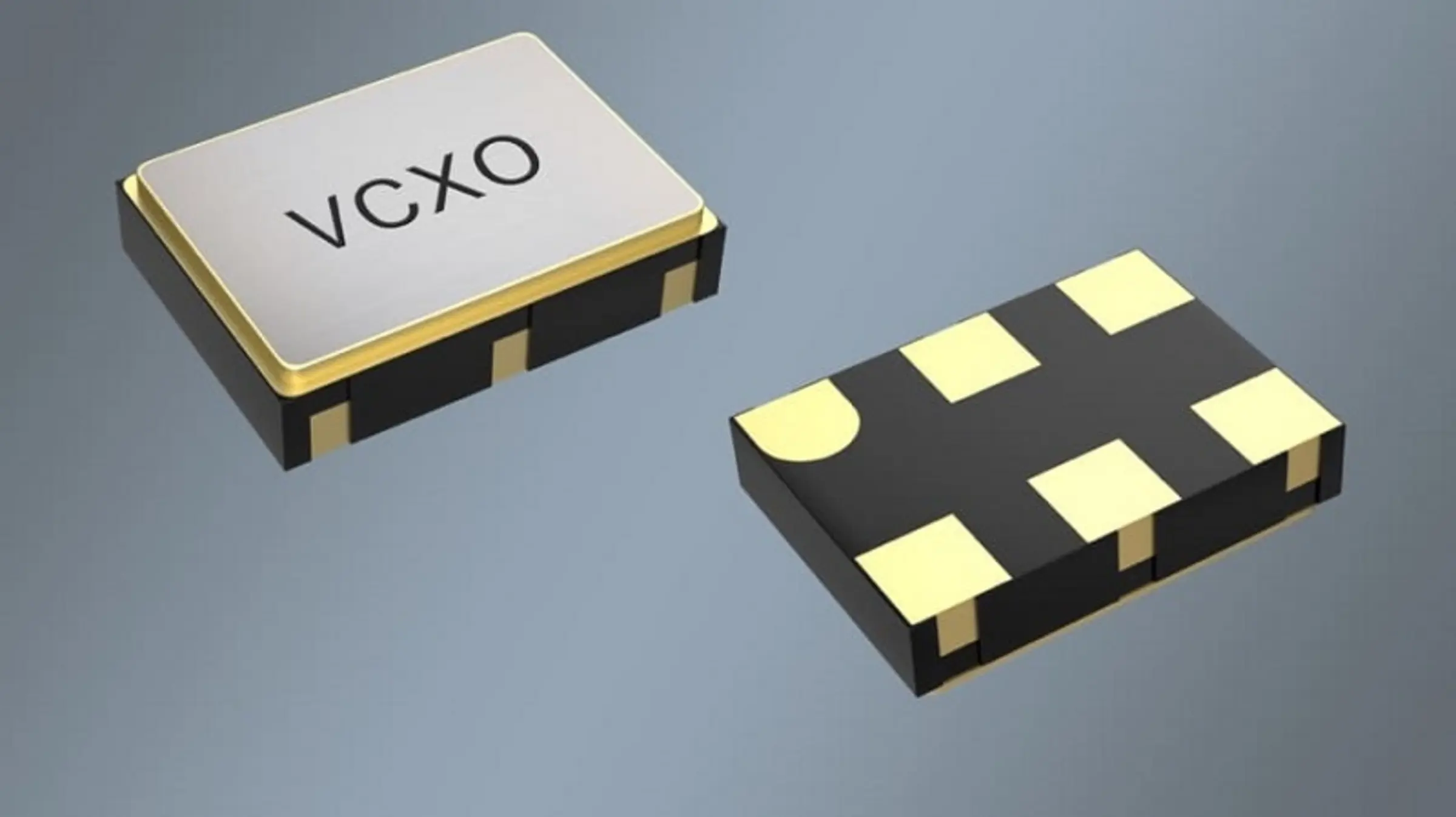

A VCXO-kat termékkonfigurátoraink segítségével határozhatja meg.

TCXO: Hőmérséklet-kompenzált kristályoszcillátorok

A TCXO esetében a frekvenciaváltozást a hőmérséklet kompenzálja. A folyamattól függően a szabályozás lehet analóg (termisztorhálózattal) vagy digitális (érzékelővel, ADC-vel, memóriával és DAC-kal).

A TCXO-k igazi reneszánszukat élik a kommunikációs és navigációs technológiában, és az általunk használt IC-knek köszönhetően nagyon olcsón gyárthatók. A TCXO-k a legszélesebb körben használt nagy pontosságú kristályoszcillátorok, amelyeket nagyon jó fáziszaj és kiváló jitterértékek jellemeznek. Ez teszi a TCXO-kat az első választássá és a MEMS-oszcillátorokkal szemben előnyösebbé akkor is, ha utólagos frekvenciaszorzóval rendelkező áramkörökben használják őket.

Tipikus felhasználási területek a GPS és GLONASS alkalmazások, okostelefonok, rádióeszközök, IoT, IIoT, intelligens mérőeszközök, routerek, mérőeszközök stb.

Elérhető frekvenciastabilitás:

-40 - +85 °C között jellemzően <0,5-2,5 ppm.

Természetesen a TCXO-kat akár -40/+125°C hőmérséklet-tartományban, illetve az autóipari szabványoknak megfelelő megoldásokat is kínálunk. Egyszerűen szabja testre a kívánt TCXO-t itt: https://www.petermann-technik.de/produkte/quarz-oszillatoren.html

A TCXO-k 9,6 - 52 MHz frekvenciatartományban kaphatók nálunk 1,6x1,2mm/4pad - 3,2x2,5mm/4pad házakban. A tápfeszültségek 1,8VDC, 2,5VDC és 3,3VDC.

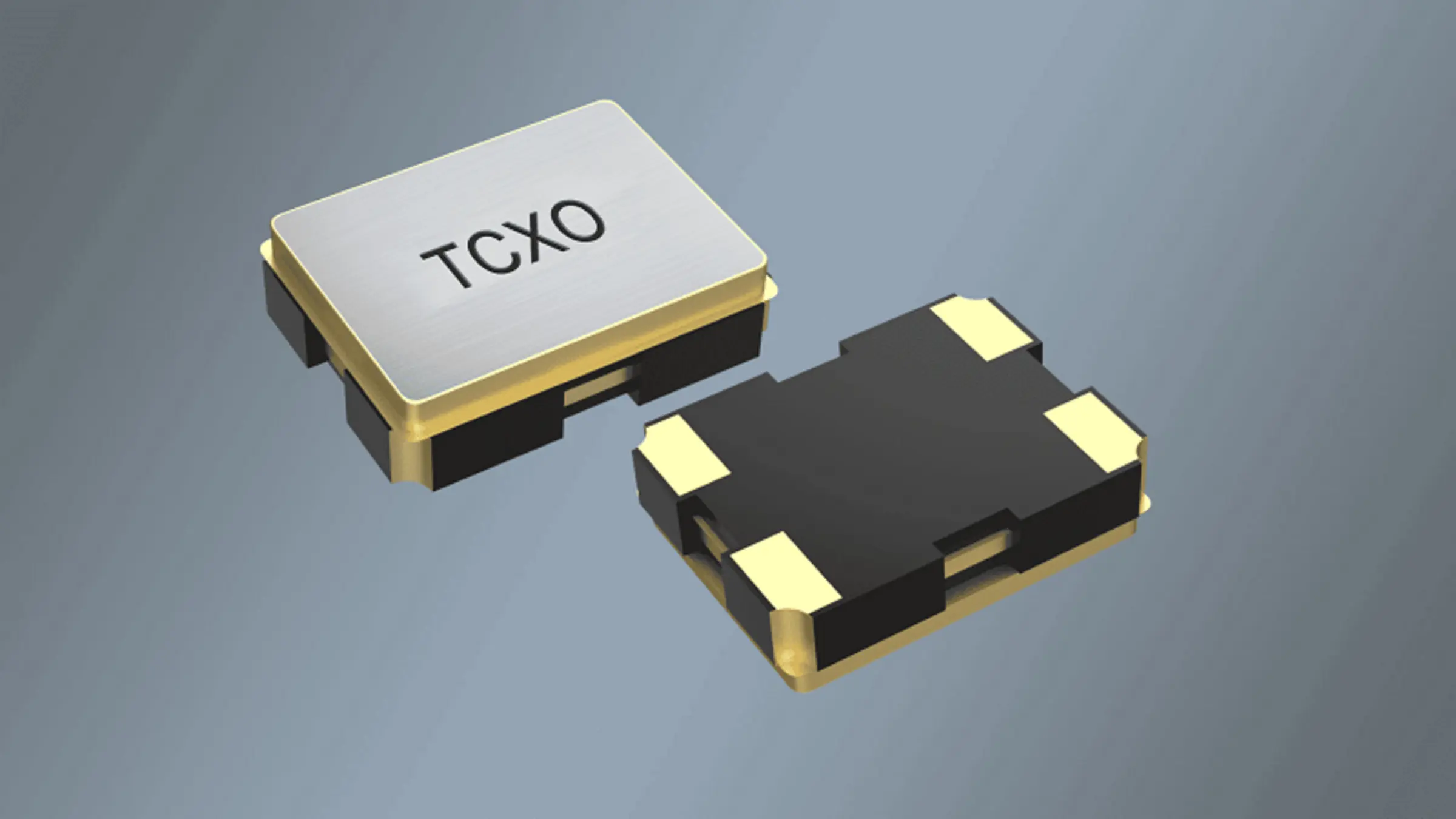

TCXO-k -40/+125°C hőmérséklet-tartományban

OCXO: Hőmérséklet-stabilizált kristályoszcillátorok

Az OCXO-k fűtött termosztáttal működnek, amely állandó hőmérsékleten tartja a kvarcot és esetleg az áramkört. Az OCXO-nál a termosztát hőmérséklete +85°C tartományban lehet. Elvileg a fűtési hőmérséklet közel van a kvarc TC görbéjének megfordulási pontjához. A kvarcrezonátor frekvencia-driftjének minimalizálása érdekében az OCXO-ban egy kvarckristályt használnak egy nyitóhangban. Általában a 3. vagy 5. nyitóhangban. Különösen az 5. nyitóhangban a C1 dinamikus kapacitás (söntkapacitás) nagyon alacsony, ami megkönnyíti a kristály frekvenciájának kompenzálását.

Vannak egyfokozatú és kétfokozatú (kettős) termosztátok. Az utóbbiak maximális hőmérséklet-stabilitást biztosítanak alacsony frekvenciaeltérések mellett. Továbbá, a kívánt pontosságtól függően AT vagy SC vágású kvarcrezonátorokat használnak. Az SC vágású kristályok sokkal nagyobb frekvenciapontosságot és sokkal nagyobb hőmérséklet-stabilitást biztosítanak, mint az AT vágású kristályok.

Tipikus pontosságok:

< 1 x 10E-7 (OCXO single)
< 1 x 10E-9 (OCXO dupla)

Az energiafogyasztás és a méret miatt az OCXO-k használata általában a nagy pontosságú alkalmazások, például mobiltelefon-bázisállomások, GPS-referenciamérő szabványok, méréstechnika vagy távközlés számára van fenntartva.

A fontos oszcillátor paraméterek összefoglalása

Névleges frekvencia és tűréshatár
A frekvencia változása a következők miatt: Hőmérséklet, feszültség, terhelés, idő (öregedés)
Bejáratási viselkedés, rövid távú stabilitás
Tápegység: feszültség, áram, hullámzás
Kimeneti jel: szint, alak, zaj
Környezeti tényezők: hőmérséklet-tartomány, ütés, rezgés

Az OCXO-kat különböző THT és SMD házakban tudjuk szállítani a kívánt pontosságtól és feldolgozási módszertől függően. A leggyakrabban használt ház a 25x25mm/5pad SMD ház.

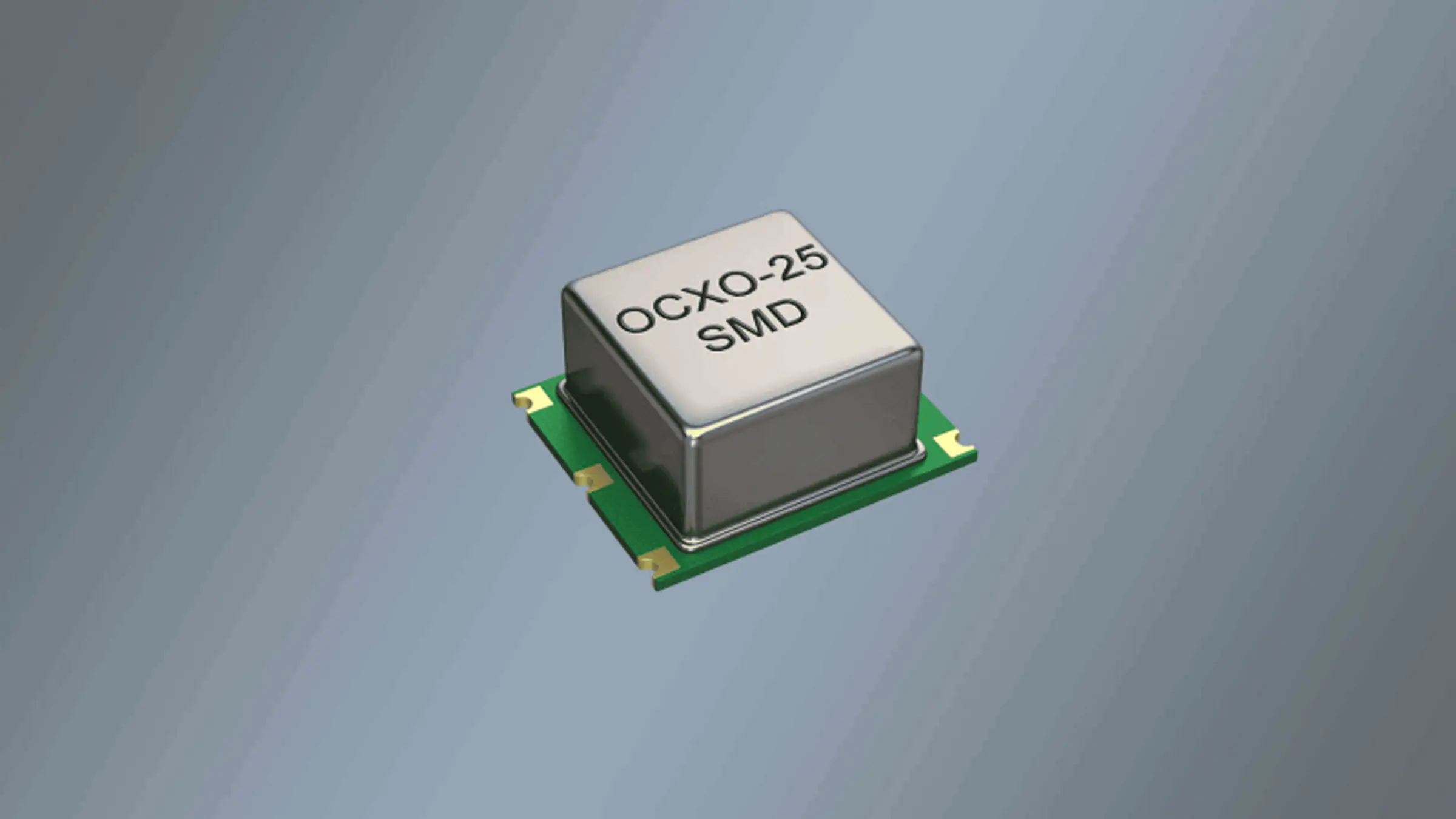

OCXO a kívánt pontosság és feldolgozási módszer szerint

LPXO - Alacsony fogyasztású kristály oszcillátorok

Az LPXO-k az SPXO-k és a TCXO-k közötti "középutat" jelentik. Az LPXO-kat mindig akkor használják, ha vagy alacsony energiafogyasztásra van szükség, vagy az SPXO frekvenciatűrése túl alacsony, de a TCXO frekvenciatűrése túl pontos. Ez azt jelenti, hogy egy LPXO mindig olcsóbb, mint egy TCXO.

Alkalmazási területek - lásd: https://www.petermann-technik.de/unternehmen/anwendungen.html

Az LPXO-k a 9,6 - 52 MHz-es frekvenciatartományban kaphatók kerámia házakban, 1,6x1,2 mm/4pd és 3,2x2,5 mm/4pad közötti méretekkel és 1,8 VDC, 2,5 VDC, 3,0 VDC vagy 3,3 VDC tápfeszültséggel.

LPXO a 9,6 - 52 MHz-es frekvenciatartományban kerámia házban
