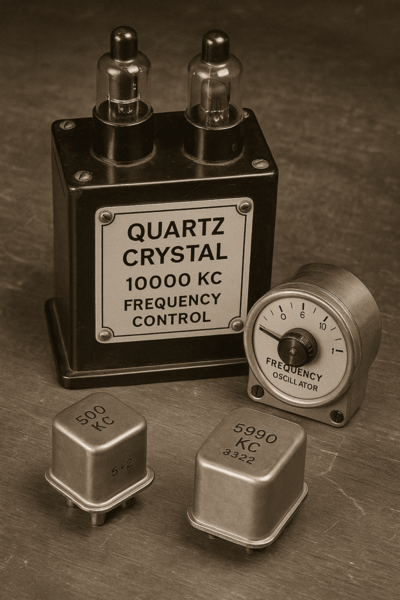

Kvarc oszcillátorok - precizitás közel 100 éve

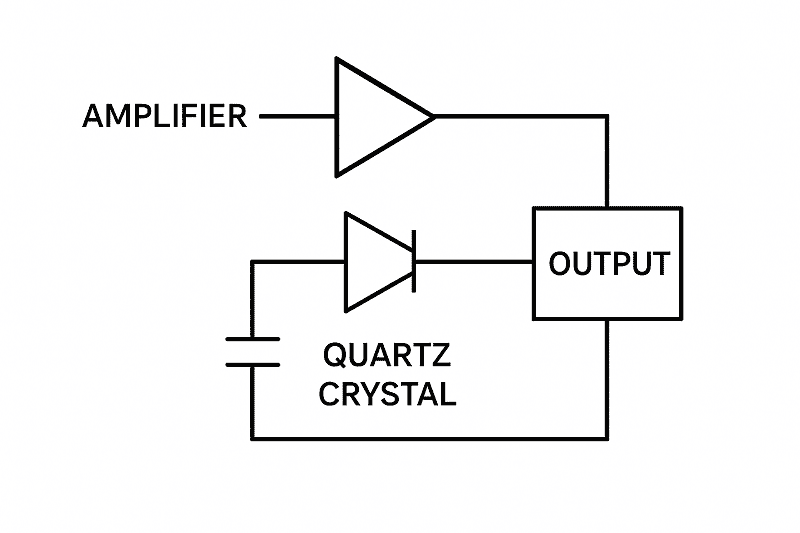

A kvarcoszcillátor egy olyan frekvenciafejlesztő alkatrész, amely egy kvarckristályt használ a nagyon stabil órajel frekvencia biztosítására. Alapja a fordított piezoeffektus, amely a kvarckristályt elektromos gerjesztés hatására meghatározott frekvencián rezgésre készteti. A kvarcoszcillátorok nélkülözhetetlenek, ha a digitális rendszereknek szinkronban kell működniük. Többek között okostelefonokban, számítógépekben, autókban, műholdakban és kommunikációs technológiákban használják őket. Megbízható és reprodukálható frekvenciákat biztosítanak a kutatásban és a pontos időreferencia-rendszerekben is.

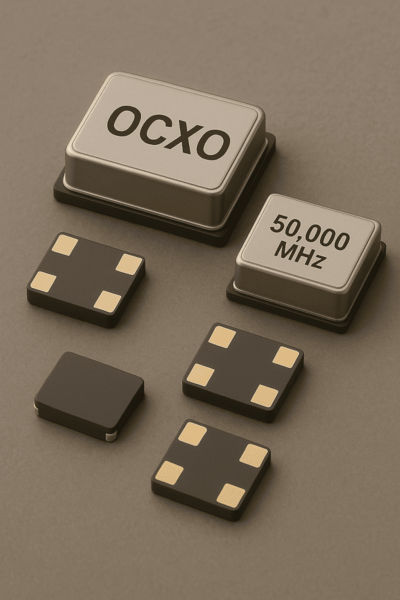

A legfontosabb típusok közé tartozik a standard XO, TCXO, VCXO, OCXO és LPXO. A szabványos kvarcoszcillátor az egyszerű alkalmazások költséghatékony alapmegoldása, míg a TCXO a hőmérséklet-kompenzációnak köszönhetően lényegesen nagyobb stabilitást biztosít hőmérséklet-ingadozások esetén. A VCXO külső feszültségen keresztül finomhangolható, ezért különösen alkalmas szinkronizálási feladatokra. Az OCXO-k az állandó üzemi hőmérsékletnek köszönhetően a legnagyobb pontosságot érik el, és ott használatosak, ahol maximális pontosságra van szükség. Az LPXO-k jó frekvenciastabilitást biztosítanak alacsony energiafogyasztás mellett, és pontosabbak, mint az SPXO-k.

A kvarcoszcillátor pontossága nagymértékben függ a kialakításától és az alkalmazási területtől. Az OCXO kínálja a legnagyobb pontosságot, és akár ±0,01 ppm körüli értékeket is elérhet. A szabványos XO-k jellemzően ±25 ppm körüli értéket érnek el, ezért sok általános alkalmazáshoz elegendőek. A TCXO-kat kifejezetten a hőmérsékleten stabil frekvenciákhoz tervezték, és a -40 és +85 °C közötti tartományban ±0,5 ppm körüli értéket érnek el. Az LPXO-k jellemzően ±5 és ±10 ppm közötti frekvenciastabilitással rendelkeznek -40 és +85 °C között, és a pontosságot alacsony energiafogyasztással kombinálják.

A TCXO a megfelelő választás, ha a változó környezeti hőmérséklet ellenére nagy frekvenciastabilitásra van szükség. A VCXO különösen alkalmas, ha a frekvenciát működés közben újra kell állítani, például kommunikációs rendszerek szinkronizálási feladataihoz. Az OCXO ideális a legnagyobb pontossági és hosszú távú stabilitást igénylő alkalmazásokhoz. A kemencében stabilizált hőmérséklet-szabályozásnak köszönhetően az említett kvarcoszcillátor-típusok közül a legjobb pontosságot éri el. A kiválasztásnál ezért mindig a pontosság, a hőmérsékleti viselkedés, a szabályozhatóság és az energiaigény alapján kell dönteni.

A MEMS oszcillátorok különösen lenyűgözőek kis méretük és alacsony energiafogyasztásuk miatt. Ez teszi őket alapvetően érdekessé a kompakt elektronikus rendszerek számára. A klasszikus kvarcoszcillátorokhoz képest azonban nagyon drágák, és csak műanyag házban kaphatók. Az oldal tartalma szerint a MEMS-oszcillátorok alkalmazásakor több hátrányt is figyelembe kell venni a kvarcoszcillátorokkal szemben. Számos ipari és precíziós kritikus alkalmazás esetében ezért továbbra is a kvarcoszcillátorok maradnak az előnyben részesített megoldás.

A PETERMANN-TECHNIK a frekvenciatechnika precizitását képviseli, és olyan ipari alkalmazásokat céloz meg, amelyeknél a stabilitás és a megbízhatóság magas követelményeket támaszt. A vállalat frekvencia-szakértőkkel pozícionálja magát, akik támogatást nyújtanak a különböző alkalmazási területekhez megfelelő kristályoszcillátorok kiválasztásában. Legyen szó standard XO-ról, TCXO-ról, VCXO-ról, OCXO-ról vagy LPXO-ról, a különböző oszcillátortípusok műszaki kategorizálása az alkalmazásspecifikus követelmények világos megértéséről tanúskodik. Az elektronika, a kommunikáció, az autóipar vagy a kutatás területén tevékenykedő ügyfelek számára ez fontos előnyt jelent az alkatrészek kiválasztásakor. A telefonos, e-mailes vagy visszahívásos személyes tanácsadás további bizalmat teremt, és megkönnyíti a projektek gyors koordinálását.
