A kvarckristályok szabványai és mérési módszerei

Az IEC 60444 sorozat, a DIN EN 60444, a MIL-PRF-3098, a MIL-STD-202 és a JEDEC JESD22 sorozat különösen fontos a kvarckristályok mérése és vizsgálata szempontjából. Az IEC 60444 sorozat a piezoelektromos kvarcrezonátorok legfontosabb mérési módszereit írja le, beleértve a rezonanciafrekvenciát, a soros ellenállást és az egyenértékű áramkör paramétereit. A DIN EN 60444 e nemzetközi IEC-szabványok német vagy európai átvétele, ezért tartalmát tekintve közvetlenül alkalmazható. A MIL-PRF-3098 és a MIL-STD-202 további követelményeket és környezeti vizsgálatokat határoz meg, különösen a robosztus és katonai alkalmazásokhoz. A JESD22 sorozat olyan megbízhatósági és környezeti teszteket is tartalmaz, mint a hőciklusok, a páratartalom és az élettartam tesztek.

Az IEC 60444 sorozat a piezoelektromos kvarcrezonátorok mérési módszereinek központi szabványsorozata. Meghatározza, hogyan lehet megbízhatóan meghatározni a fontos elektromos paramétereket, például a rezonanciafrekvenciát, a rezonanciaellenállást, az ESR-t, a Q-tényezőt Q és a mozgási paramétereket. Az IEC 60444-1 például leírja a nulla fázisú módszert π áramkörben a rezonanciafrekvencia és a soros ellenállás mérésére. A szabvány más részei az alkalmazási megjegyzésekkel, az egyenértékű áramköri paraméterek meghatározásával és a soros és párhuzamos rezonancia hálózati analizátoros módszereivel foglalkoznak. A szabvány így egységes alapot teremt az összehasonlítható és reprodukálható kristálymérésekhez.

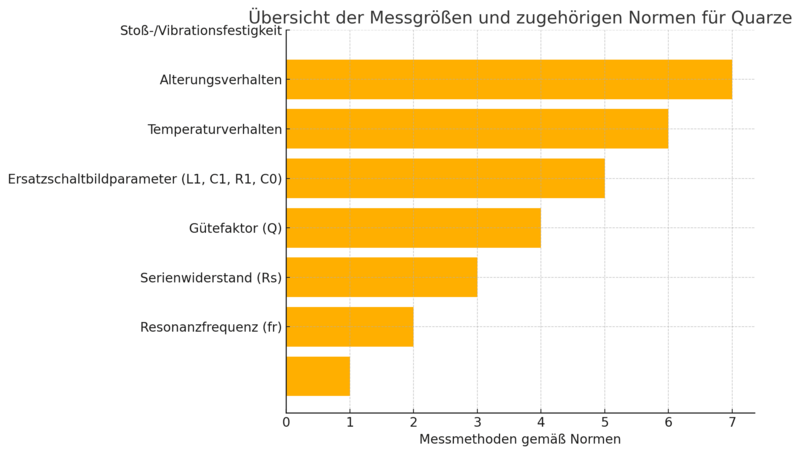

A vonatkozó szabványok szerint a kvarckristályok esetében több kulcsfontosságú mérési változót határoznak meg, amelyek meghatározóak a funkció és a minőség szempontjából. Ezek közé tartozik a soros rezonancia frekvencia, a soros ellenállás Rs vagy az egyenértékű soros ellenállás ESR és a Q minőségi tényező. Az egyenértékű áramköri diagram paraméterei, mint például az L1, C1, R1 és C0 szintén fontosak, mivel pontosan leírják a kvarckristály elektromos viselkedését. A követelményektől függően a hőmérsékleten keresztüli frekvenciaváltozást, a hosszú távú driftet, valamint az ütés- és rezgésállóságot is vizsgálják. Ezek a mért értékek elengedhetetlenek az ipari, igényes vagy minőségkritikus alkalmazásokban használt kvarckristályok megbízható értékeléséhez.

A rezonanciafrekvencia és a soros ellenállás szabványosított mérését általában az IEC 60444-1 szabvány szerint végzik a nullfázisú módszerrel π áramkörben. Ez meghatározza azt a frekvenciát, amelyen a kristály eléri a soros rezonanciáját, és a fázis viselkedése megfelel a meghatározott mérési feltételeknek. Ennek alapján az Rs soros ellenállás is meghatározható a rezonancia alatti energiaveszteségek mérésére. A szabvány biztosítja, hogy a mérési beállítás, a vizsgálati feltételek és az értékelés szabványosított legyen, és az eredmények összehasonlíthatóak maradjanak. Ez a szabványosított eljárás különösen fontos a rezgőkristályok kiválasztása és minősítése szempontjából.

A MIL-STD-202, MIL-PRF-3098 és a JEDEC JESD22 sorozat szerinti környezeti és megbízhatósági vizsgálatok különösen fontosak a kvarckristályok esetében. Ezek a szabványok olyan igénybevételekre terjednek ki, amelyek a gyakorlati használat során frekvenciaváltozásokhoz, öregedéshez vagy mechanikai károsodáshoz vezethetnek. Ezek közé tartoznak a hőciklusok, a páratartalom-tesztek, az élettartam-tesztek, valamint az ütés- és rezgésállósági tesztek. Ezek a tesztek segítenek a kvarckristály mechanikai rugalmasságának és hosszú távú frekvenciastabilitásának értékelésében valós körülmények között. Ezek a tesztek a minőség- és megbízhatóságbiztosítás lényeges részét képezik, különösen az ipari és igényes alkalmazásokban.

A PETERMANN-TECHNIK a frekvenciatechnológiára specializálódott, és alapos szakértelemmel rendelkezik a kristályok, kristályoszcillátorok és a hozzájuk kapcsolódó teszt- és mérési szabványok terén. A vállalat olyan bevált szabványok alapján dolgozik, mint az IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 és JEDEC JESD22, így teremtve megbízható műszaki alapot. Az ipari B2B ügyfelek számára ez a szabványos biztonság különösen fontos, ha összehasonlítható mérési értékekről, megbízható specifikációkról és alkalmazásorientált kiválasztásról van szó. A PETERMANN-TECHNIK szakértői tanácsadással nyújt támogatást az olyan releváns mért változókkal kapcsolatban, mint a rezonanciafrekvencia, az ESR, a minőségi tényező és az egyenértékű áramköri diagram paraméterei. Ezáltal az ügyfelek a kvarckristályok szabványainak és mérési módszereinek minden vonatkozásában kompetens és gyakorlatias támogatást kapnak.
