Ez a magyarázat ismerteti a szintetikus kvarckristály kristályképzési tengelyeit és a kvarckristályok előállítása során használt különböző vágási típusokat (AT, BT és SC vágás).
1. A kvarc kristályszerkezete
A kvarc (SiO₂) trigonális kristályrendszerben kristályosodik. A szerkezet SiO₄-tetraéderek hálózatából áll, amelyek a Z-tengely (más néven c-tengely) mentén spirálisan helyezkednek el.
2. Kristályrajzi tengelyek
A szintetikus kvarckristály a következő fő tengelyekkel rendelkezik:
- a₁-, a₃-, a₃-tengelyek (x-tengelyek): Egy síkban, egymáshoz képest 120°-kal.
- Z-tengely (c-tengely): Megfelel az optikai tengelynek.
- Y-tengely: A Z-tengelyre merőleges elektromos tengely.
3. AT-szelvény
Az AT-szelvény a Z tengelyhez képest az X-Z síkban egy ferde (kb. 35,25°) szelvény. Hőmérsékletstabil oszcilláló kristályok előállítására szolgál. Az oszcilláció a lemez síkjában történik (síkbeli üzemmód).

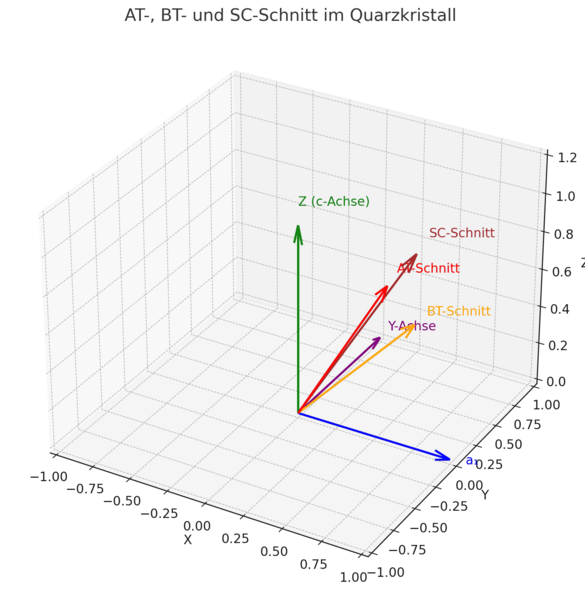

4. Egyéb kvarcmetszett típusok
A legfontosabb vágási típusok összehasonlítása:
Jellemző | AT vágás | BT vágás | SC vágás |
Vágási szög | ~35,25° Z ellen | ~49° Z ellen | ~34° Z ellen, 22,5° Y ellen |
Hőmérsékleti viselkedés | nagyon jó | közepes | kiváló |
Frekvenciastabilitás | Jó | közepes | nagyon jó |
Mechanikai stabilitás | magas | Kicsit alacsonyabb | Nagyon magas |
Alkalmazás | Standard rezgőkristályok | Órák, kedvező | Űrhajózás, precíziós eszközök |
6. felhasználás - melyik kvarcvágást hol használják?
AT-Cut
Az AT-Cut a legszélesebb körben használt kristályvágás a kvarckristályok esetében, és az összes LRT (LOW ESR Resonator Technology) kvarckristályunk gyártásához használják. Az AT-Cut kristályokat jó hőmérséklet-stabilitás, alacsony frekvencia-drift és széles körű alkalmazás jellemzi. Az AT-csiszolt kristályok nagyon jól miniatürizálhatók, és ideálisak a 3,2-285 MHz-es tartományban található rezonáns kristályokhoz.
AT-Cut kvarckristályaink frekvenciatűrése +25°C-on ±10 ppm +25°C-on. Az öregedés 10 év után ±10 ppm tartományban van. A -20/+70°C hőmérséklet-tartományban a legszűkebb hőmérsékleti stabilitás ±10 ppm, -40/+85°C felett ±15 ppm, -40/+105°C felett = ±30 ppm, és ±50 ppm a -40/+125°C hőmérséklet-tartományban.
Az AT rezgőkristály így minden követelménynek megfelel, még a nagyon pontos rádiós alkalmazások (ISM-sáv, WiFi stb.) esetében is.
BT-Cut
A BT-Cut egy régi vágási szög, és a múltban használták, amikor az AT vágási szög még nem volt annyira fejlett. A BT-Cut rezgőkristályok nagyobb hőmérsékleti stabilitással rendelkeztek, mint az AT-Cut kristályok, de olcsóbban gyárthatók voltak széles frekvenciatartományban, mint az AT-Cut kristályok. A BT-Cut kvarckristályokat ma már nem gyártják - ezeket teljesen felváltották az AT-Cut kvarckristályok.
SC-Cut
Az SC-Cut vágási szög (Stress Compensated Cut) egy kétszeresen elforgatott kvarcvágás, amely kiváló hőmérséklet-stabilitást, nagyon alacsony öregedést és rendkívül magas hosszú távú stabilitást biztosít. Különösen precíziós oszcillátorokban, például OCXO-kban használják, ahol a legkisebb frekvenciaeltérések kritikusak (pl. a távközlésben, 5G, GPS-referenciák, méréstechnika stb. területén).
Az OCXO-k Oven Controlled Crystal Oscillatorok, ahol egy belső "kemencét" használnak, hogy az SC-vágott kristályt állandó ideális hőmérsékleten tartsák. Ez az ideális hőmérséklet a 80-85°C tartományban van, ahol az SC-vágott kristály 0-ciklusa is van. Az OCXO-kban használt SC-Cut kvarckristályok másik különleges tulajdonsága az oszcillációs üzemmódok. Például az OCXO-kban az 5 vagy 10 MHz-es SC-kvarc frekvenciák nem az alapfrekvenciában, hanem az 5. felharmonikusban valósulnak meg. Hogy miért? A C1 vagy dinamikus kapacitásról van szó. Az 5. felhangban lévő kristály sokkal kisebb C1-gyel rendelkezik, mint az alaphang kristály, így az OCXO-ban lévő SC vágott kristály sokkal pontosabban rezeg.
FAQs
Mik a kristályos tengelyek a kvarcban, és miért fontosak a kvarckristályok esetében?
A kvarc trigonális kristályrendszerben kristályosodik, és meghatározott kristályos tengelyekkel rendelkezik, amelyek meghatározóak elektromos és mechanikai tulajdonságai szempontjából. A fő tengelyek közé tartoznak az egymástól 120°-os síkban elhelyezkedő a₁, a₂ és a₃ tengelyek, a Z tengely mint optikai tengely és az Y tengely mint a Z tengelyre merőleges elektromos tengely. Ezek a tengelyek referencia-rendszerként szolgálnak a kvarcvágás igazításához a rezgő kristályok előállítása során. A vágási szögben bekövetkező kis változások is befolyásolják a rezonátor hőmérsékleti viselkedését, a rezgés típusát és hosszú távú stabilitását. A kristallográfiai tengelyek ezért a megfelelő kvarcvágás típusok, mint például az AT, BT vagy SC vágás kiválasztásának alapját képezik.
Mi a különbség az AT-, BT- és SC-vágás között a kvarcrezonátorok esetében?
Az AT vágás a Z tengely ellenében az X-Z síkban ferde vágás, és elsősorban a hőmérséklet-stabil standard oszcilláló kristályoknál használják. Ez ma a legszélesebb körben használt kristályvágás, amely a hőmérséklet-stabilitás, az alacsony frekvencia-drift és az alkalmazások széles körének jó kombinációját kínálja. A BT vágás egy régebbi vágási szög, amelyet régebben használtak, de mára szinte teljesen felváltotta az AT vágás. Az SC vágás egy kétszeresen elforgatott, feszültségkompenzált kvarcvágás, amely különösen magas hőmérsékleti stabilitással, alacsony öregedéssel és kiváló hosszú távú stabilitással rendelkezik. Ez teszi az SC vágást különösen alkalmassá az olyan nagy pontosságú alkalmazásokhoz, mint az OCXO-k, a távközlés, az 5G, a GPS-referenciák és a méréstechnika.
Miért az AT-Cut a modern oszcilláló kvarckristályok szabványa?
Az AT-Cut azért vált etalonná, mert a nagyon jó hőmérséklet-stabilitást magas gyártási érettséggel és széleskörű alkalmazhatósággal ötvözi. A PETERMANN-TECHNIK-nél az összes LRT rezgőkristályhoz használják, és ideális a 3,2 és 285 MHz közötti frekvenciatartományokban. Az AT-vágott kristályok nagyon jól miniatürizálhatók, ezért kompakt elektronikai szerelvényekhez is érdekesek. A frekvenciatűrés +25°C-on ±10 ppm, és az öregedés is nagyon alacsony, 10 év után ±10 ppm. Ezenkívül az AT rezgőkristály még a precíz rádiós alkalmazások, például az ISM-sáv vagy a WiFi igényes követelményeinek is megfelel.
Milyen hőmérsékleti stabilitást érnek el az AT-Cut oszcilláló kristályok a különböző hőmérsékleti tartományokban?
Az AT-Cut oszcilláló kristályok a megadott hőmérséklettartománytól függően különböző stabilitási értékeket kínálnak, ezért számos ipari alkalmazáshoz alkalmasak. A -20 és +70°C közötti tartományban a lehető legszűkebb, ±10 ppm hőmérséklet-stabilitás érhető el. A kiterjesztett -40 és +85°C közötti tartományban a stabilitás ±15 ppm. Az alkalmazási tartományra vonatkozó még magasabb követelmények esetén -40 és +105°C között ±30 ppm, illetve -40 és +125°C között ±50 ppm stabilitás érhető el. Ezek az értékek azt mutatják, hogy az AT szakasz nagyon kiegyensúlyozott megoldás a frekvenciapontossággal és a hőmérsékleti viselkedéssel szemben magas követelményeket támasztó alkalmazásokhoz.
Miért használják az SC-Cut-ot OCXO-kban és precíziós oszcillátorokban?
Az SC vágást precíziós oszcillátorokban használják, mivel kiváló hőmérséklet-stabilitást, nagyon alacsony öregedési szintet és rendkívül magas hosszú távú stabilitást biztosít. Az OCXO-kban a kvarcot egy belső kemencében tartják állandó, ideális, 80-85 °C körüli hőmérsékleten, ahol az SC vágás 0 ciklusa van. Ez lehetővé teszi a legkisebb frekvenciaeltérések különösen hatékony minimalizálását. Ezenkívül az 5 vagy 10 MHz-es OCXO-kban az SC cut kristályokat gyakran nem az alaphangban, hanem az 5. felhangban működtetik. A kisebb dinamikus C1 az overtone üzemmódban segít a kristály még pontosabb rezgésében.
Miért a PETERMANN-TECHNIK kvarcvágási típusok és kristályos tengelyek?
A PETERMANN-TECHNIK a megfelelő választás, ha a kvarcvágási módok és azok rezgőkristályok teljesítményére gyakorolt hatásának alapos ismeretéről van szó. A vállalat a kristályrajzi tengelyek, vágási szögek és rezgési módok műszaki ismeretét ipari alkalmazásokra vonatkozó gyakorlati tanácsokkal ötvözi. A PETERMANN-TECHNIK egyértelmű specifikációkkal rendelkezik a frekvenciatartományra, a hőmérséklet-stabilitásra, a tűrésre és az öregedésre vonatkozóan, különösen a széles körben használt AT-Cut esetében. Alkalmazásorientált szakértői tudás áll rendelkezésre olyan igényes témákhoz is, mint az SC-Cut kristályok az OCXO-khoz és a precíziós alkalmazásokhoz. Az ügyfelek így műszaki biztonságot, iparorientált tanácsadást és a frekvenciastabilitáshoz és a működési környezethez pontosan igazított megoldásokat élvezhetnek.
