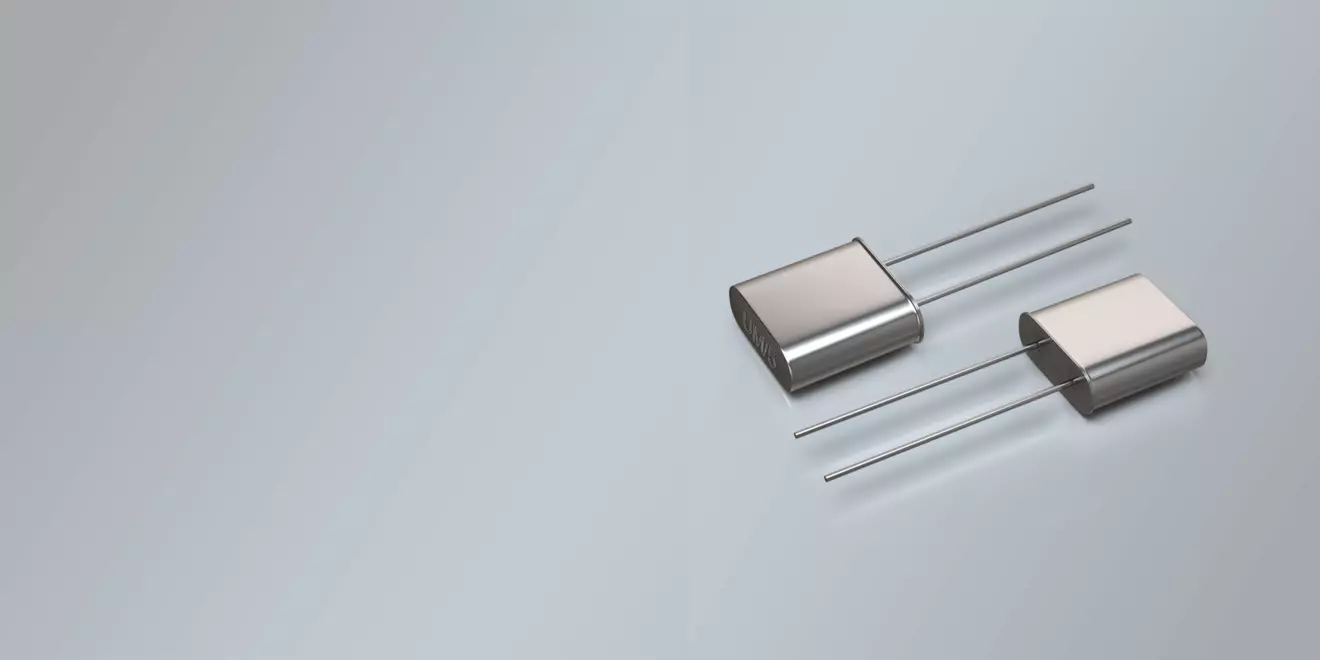

THT QUARTZ CRYSTAL UM5 8,0 x 3,1 mm 6,00 - 200,0 MHz
- Nagyfokú megbízhatóság alacsony költségek mellett
- Szoros frekvenciastabilitás lehetséges
- Kiterjesztett hőmérséklet-tartomány -40/+125°C-ig elérhető
- Kiváló órajel-generátor CPU-khoz
- A legolcsóbb elérhető kristály, szoros tűrésekkel 200 MHz-ig
- Általános adatok
- Hőmérséklet stabilitás
- Méretek
- Termékérdeklődés-konfigurátor
- Mintakérelem-konfigurátor
A termék name
THT Quartz Crystal
Csomag
THT Metal
Méretek (Sz x Mé x Ma)
8.0 x 3.1 x 6.0 mm
Frekvenciatartomány
6.00 - 200.00 MHz
OPTIONS FOR THT
Insulator
Cutted leads
Tape and Reel (1000 pcs per reel)DELIVERY FORM THT
Bulks standard
STORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±3 ~ ±5 ppm per year standard
(±1 or ±2 ppm available as option)DRIVE LEVEL
100 µW typical
(0.01 mW ~ 1 mW possible on request)SHUNT CAPACITANCE C0
7 pF max.
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF or Series
RESONACE RESISTANCE
60 Ω Max. ~ 120 Ω Max.
FREQUENCY TOLERANCES AT 25°C
±5 ppm ~ ±50 ppm
FREQUENCY RANGES (SEPARATED)
6.0 ~ 45.0 MHz AT-Fundamental
30.0 ~ 100.0 MHz 3rd Overtone
80.0 ~ 155.0 MHz 5th Overtone
120.0 ~ 200.0 MHz 7th OvertoneNUMBER OF LEADS
2 (standard)
3 (optional)
| ±5 ppm | ±10 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | ||||
| 0/50 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
