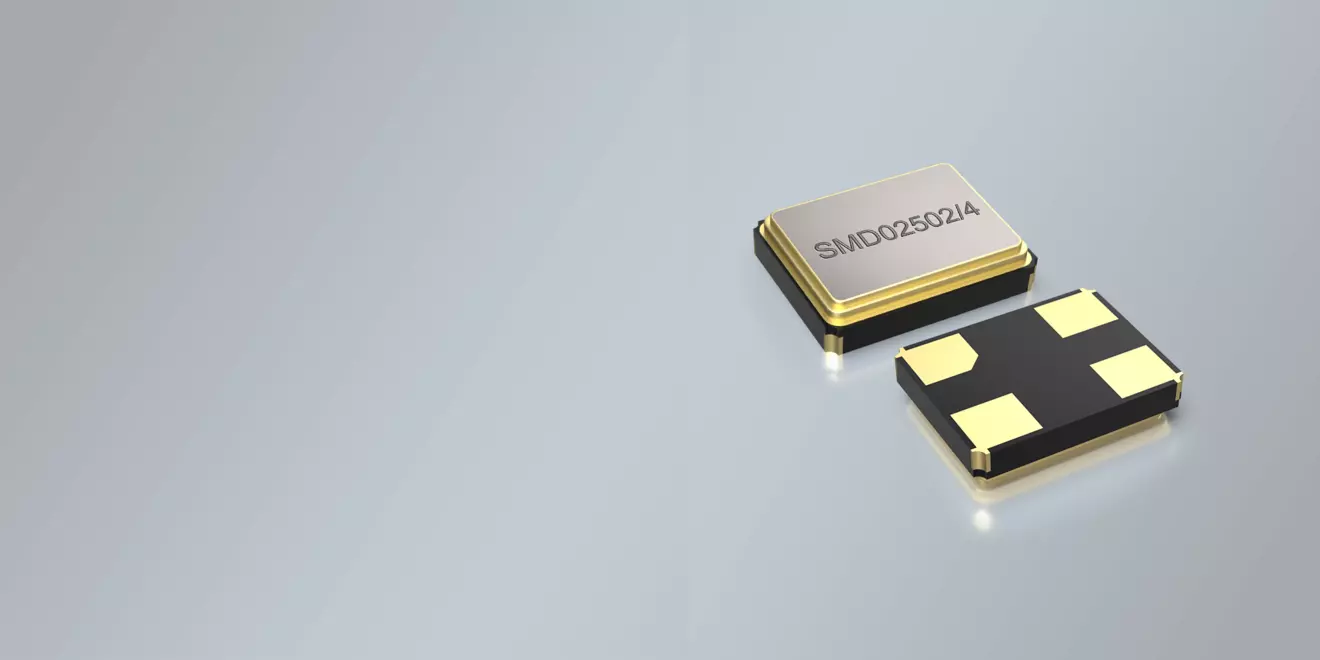

SMD QUARTZ CRYSTAL 2.5 x 2.0 mm 12.0 - 285.0 MHz
- Szűk tűréshatár / szoros stabilitás elérhető
- Nagyfokú megbízhatóság az alacsony költségekért
- Visszaszorított ellenállású kvarc kialakítás a gyors és biztonságos rezgésindításhoz
- Frekvenciatűrések ±10ppm@+25°C, szoros hőmérséklet-stabilitás és alacsony öregedés szállítható
- Kiváló órajel-generátor CPU-khoz
- Általános adatok
- Hőmérséklet stabilitás
- Méretek
- Alkalmazások
- Termékérdeklődés-konfigurátor
- Mintakérelem-konfigurátor
A termék name
SMD Quartz Crystal
Csomag
SMD Ceramic/4pad
Méretek (Sz x Mé x Ma)
2.5 x 2.0 x 0.6 mm
Frekvenciatartomány
12.00 - 285.00 MHz
STANDARD FREQUENCIES
12.0 MHz / 16.0 MHz / 16.384 MHz /
18.432 MHz / 19.2 MHz / 20.0 MHz /
24.0 MHz / 24.576 MHz / 25.0 MHz /
26.0 MHz / 27.0 MHz / 27.12 MHz /
30.0 MHz / 32.0 MHz / 37.4 MHz /
38.4 MHz / 40.0 MHz / 48.0 MHz /
50.0 MHz / 54.0 MHzDELIVERY FORM
Tape and Reel (3.000 pcs per reel)
STORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±2 ppm per year standard
DRIVE LEVEL
100 μW typ. / 200 μW max.
SHUNT CAPACITANCE C0
2 pF max.
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
LOAD CAPACITANCE (CL)
Series or 6 pF ~ 50 pF
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
NUMBER OF SOLDER PADS
4
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/105 °C | • | • | |||
| -40/125 °C | • | ||||
| 0/50 °C | • | • | • | • | • |
- Consumer Electronics
- Networking
- Industrial
- RFID/NFC
- IoT
- Wearables
- HD & Storage
- Mobile Communication
- PC/PC Peripheral/IT
- WiMAX, WLAN, Wi-Fi
- Embedded
- Automotive
- Medical applications
- SMART-METER
- SENSORS
- IoTT
