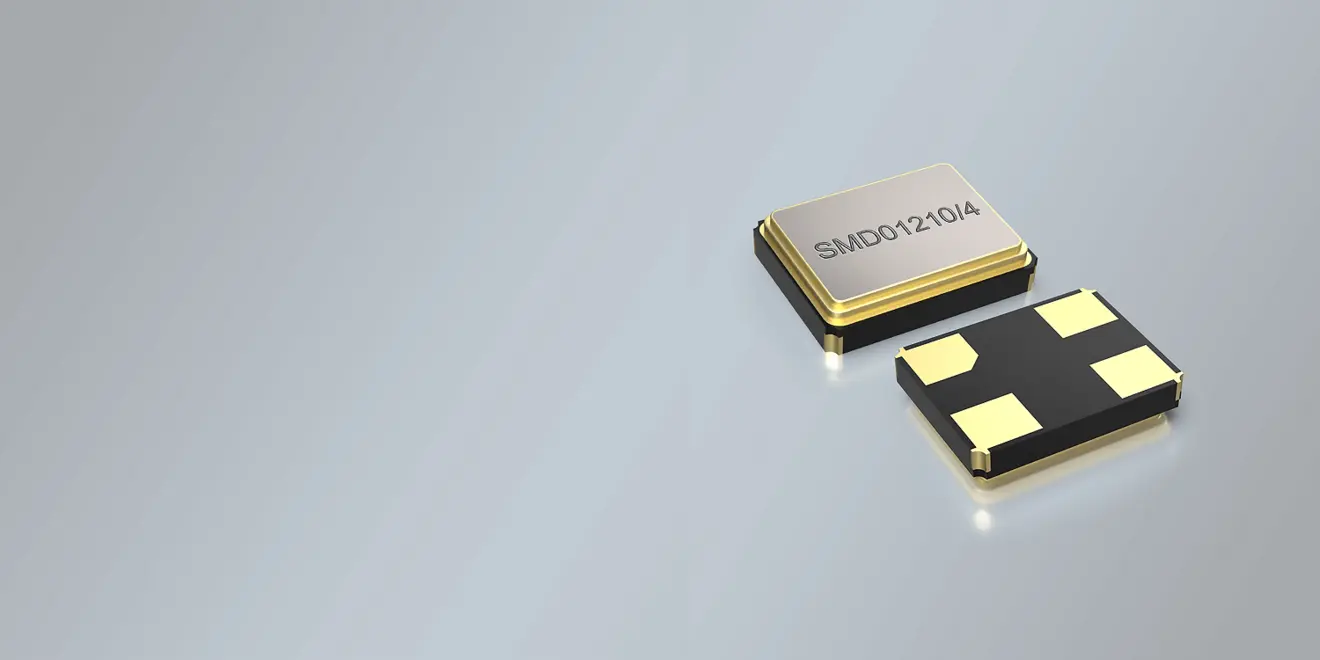

SMD Kerámia/4pads MHz kristály 1,2 x 1,0 x 0,32 mm 24 - 285

SMD oszcilláló kvarc 1,2 x 1,0 mm-es kerámia házban
Csúcsteljesítmény és kiváló élettartam kedvező áron
Ellenálláscsökkentett kristálykialakítás (LRT technológia) a gyors és megbízható tranziens válaszhoz
Magas meghajtási szint minden áramkörben való használathoz
±10ppm@+25°C frekvenciatűrés, szűk hőmérsékleti stabilitás és minimális öregedési értékek állnak rendelkezésre
Alkalmazások: viselhető eszközök, autóipar, vezeték nélküli (WLAN, WIFI, Zigbee, ISM, KNX stb.), IoT, IoTT, M2M, GPS, beágyazott, ipari, távközlési, orvosi, hallókészülékek, telemedicina, vagy bárhol, ahol nagy teljesítményű, olcsó kristályra van szükség.

A termék name
SMD Quartz Crystal
Csomag
SMD Ceramic/4pad
Méretek (Sz x Mé x Ma)
1.2 x 1.0 x 0.32 mm
Frekvenciatartomány
32.00 - 96.00 MHz
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
AGING
±1 ppm ~ ±3 ppm max. per year
DRIVE LEVEL
100 μW typ. / 200 μW max.
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
NUMBER OF SOLDER PADS
4
STORAGE TEMPERATURE
-55°+125°C
DELIVERY FORM
Tape and Reel (3.000 pcs reel)

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
