A NANO-SMD kvarcrezgő sorozat SMD01210/4 a kompromisszummentes miniatürizálást ötvözi a rendkívül széles frekvenciatartománnyal, a magas meghajtási szinttel és a bevált LRT-technológiával – a megbízható rezgésindítás érdekében hordható eszközökben, ISM-alkalmazásokban, az IoT és IIoT területén, érzékelőkben, orvosi és ipari alkalmazásokban, valamint minden olyan végtermékben, amely nagyon magas ütés- és rezgésállóságú kvarcokra szorul.

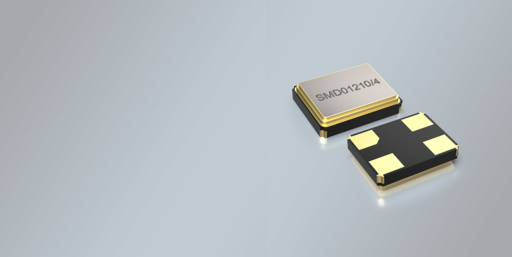

Landsberg am Lech, 2026. augusztus 10. – A PETERMANN-TECHNIK GmbH egy igazi kiemelkedő termékkel bővíti kvarccsaládját: az új SMD-rezgőkvarc a SMD01210/4 sorozatból, amely ultrakompakt, 1,2 × 1,0 mm-es kerámiaházban, 4 forrasztópaddal rendelkezik. A NANO-SMD oszcillátor a legkisebb méretet rendkívül széles, 24–285 MHz-es frekvenciatartománnyal ötvözi, és ezzel új mércét állít fel a helyigényes, nagy teljesítményt igénylő tervezések számára.
Az új kvarc középpontjában az LRT-technológián (Low ESR Resonator Technology) alapuló kvarcrezonátor. Az alacsony ellenállású rezonátor kialakítás gyors és rendkívül biztonságos beindulást biztosít – még olyan helyzetekben is, ahol más kvarcok már a határaikhoz érnek. A maximálisan 200 µW-os, rendkívül magas meghajtási szinttel kombinálva az SMD01210/4 érezhető tartalékokat biztosít a nagy igényű oszcillátor áramkörök számára, valamint maximális üzembiztonságot garantál a teljes élettartam alatt.
Meggyőző pontosság
Minimális méretei ellenére az SMD01210/4 kiemelkedő frekvenciaértékeket biztosít. A frekvenciatűrés +25 °C-on ±10 ppm. A frekvenciastabilitás ±10 ppm a –20/+70 °C-os hőmérsékleti tartományban, illetve ±15 ppm, illetve ±20 ppm a kiterjesztett ipari tartományban, –40/+85 °C-on. Az öregedés mértéke 10 év után csupán ±10 ppm – ez az érték a tartósan stabil rendszerek mellett szól, különösen a vezeték nélküli alkalmazásokban.
A sorozat jelenleg öt hőmérsékleti tartományban kapható: –10/+60 °C, 0/+70 °C, –20/+70 °C, –30/+85 °C és –40/+85 °C – a fogyasztói felhasználástól a robusztus ipari alkalmazásokig.
| Megtiszteltetés | SMD01210/4 (alacsony ESR) |
| Ház | SMD kerámiaház, 4 érintkező, 1,2 × 1,0 × 0,32 mm |
| Frekvenciatartomány | 24 – 285 MHz |
| Frekvenciatűrés (+25 °C) | ±10 ppm |
| Frekvenciastabilitás | ±10 ppm (–20/+70 °C-ig); ±15 / ±20 ppm (–40/+85 °C) |
| Hőmérsékleti tartományok | –10/+60 °C · 0/+70 °C · –20/+70 °C · -30/+85 °C · –40/+85 °C |
| Öregedés | ±10 ppm 10 év után |
| Hajtási szint | 100 µW tipikus / 200 µW max. |
| Technológia | LRT – alacsony ESR-értékű rezonátor technológia |
A részletekben rejlő különbség
A hasonló piaci termékekhez képest az SMD01210/4 három szempontból is egyértelműen kiemelkedik: a saját fejlesztésű LRT-technológiával, amely az alacsony ellenállású rezonátor-kialakításnak köszönhetően biztosítja a megbízható rezgésbe lépést, a rendkívül magas, max. 200 µW meghajtási szinttel, valamint a 24–285 MHz közötti rendkívül széles frekvenciatartománnyal – mindezt mindössze 1,2 × 1,0 mm-es, kompakt, 4-pólusú kerámiaházban.
Így az új rezgőkvarc kiválóan alkalmas viselhető eszközökhöz, fitneszkövetőkhöz, intelligens gyűrűkhöz és mellkasi övekhez, pulzoximéterekhez, glükózérzékelőkhöz, hallókészülékekhez, IoT-, IIoT- és okosotthoni eszközökhöz, valamint olyan vezeték nélküli alkalmazásokhoz, mint a WLAN, WiFi, Zigbee és ISM, GPS-modulok, fogyasztói elektronika, távközlés, valamint mindenféle ipari és orvostechnikai rendszer számára. Vagyis minden olyan alkalmazás számára, amely nagyon ütés- és rezgésálló kvarcokra szorul.
„Az SMD01210/4 modellel bebizonyítjuk, hogy a legkisebb méret, az extrém frekvenciatartomány és a legmagasabb működési biztonság nem zárják ki egymást. A kizárólag nálunk elérhető LRT-technológián és a magas meghajtási szinten alapuló megoldás pontosan azokat a tartalékokat biztosítja a fejlesztőknek, amelyekre a modern nagyfrekvenciás tervezésnek szüksége van – kiváló ár-érték arány mellett.”
— Roland Petermann, a PETERMANN-TECHNIK GmbH ügyvezetője
