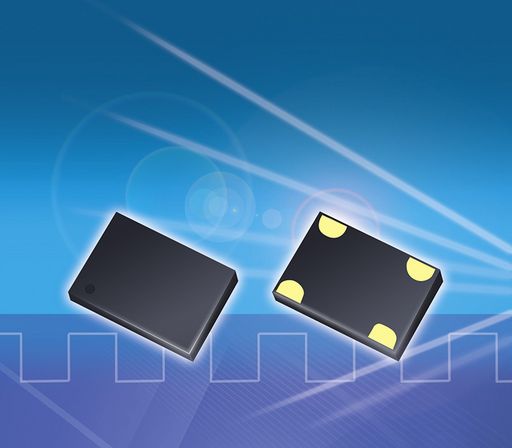

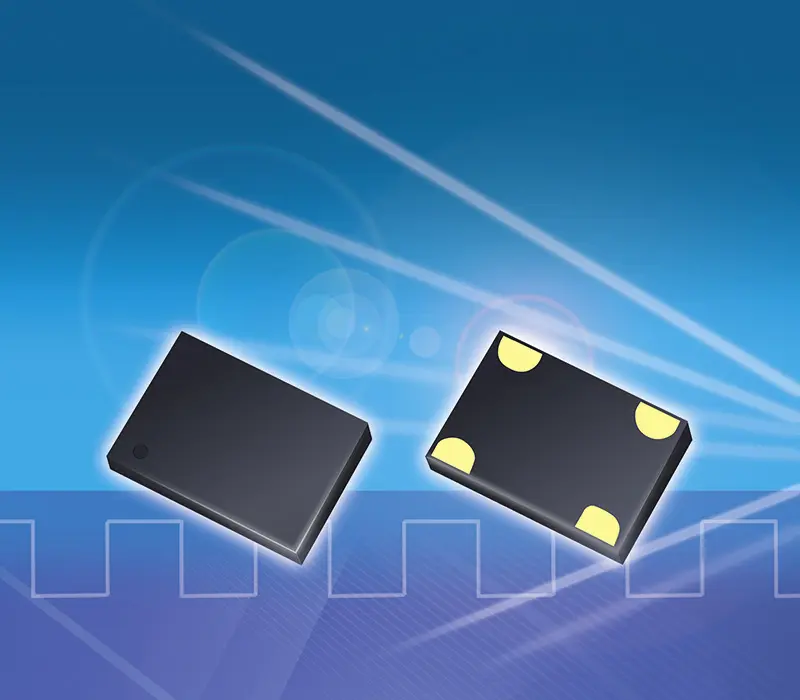

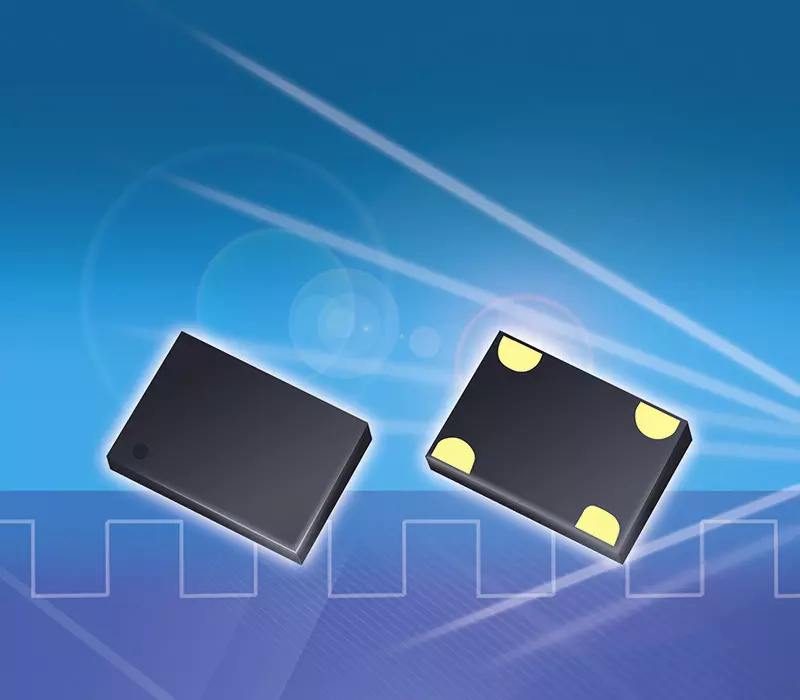

A termékpalettánkhoz tartozó alacsony fogyasztású, olcsó szilícium órajel-oszcillátorok a legmodernebb IC-technológiával rendelkeznek, és szabványokat állítanak fel a teljesítmény, a rendkívüli hosszú élettartam (MTBF 1 milliárd óra), a kiváló ütés- és rezgésállóság, a méret, a pontosság, a jitter, az energiafogyasztás és a rugalmasság tekintetében. Az LPO, HTLPO, WTLPO sorozatú SMD szilícium oszcillátorainkban és a megfelelő autóipari változatokban (AEC-Q100 ) szilícium rezonátor szolgál az IC órajelének megadására. A mikro-szilícium rezonátor nagyon alacsony rezgési energiája miatt az SMD szilícium oszcillátorok teljesítménye világokkal jobb, mint a hasonló kvarc oszcillátoroké. Elvileg az SMD szilícium óraoszcillátorok minden olyan alkalmazásban használhatók, ahol nagyon olcsó óraoszcillátorra van szükség. A mintákat általában még aznap elküldjük, ha 14:00 óra előtt kérik.
Az SMD szilícium oszcillátorok javára irányuló tendencia továbbra is töretlen. Egyrészt teljesítményükhöz képest olcsók, és a TCXO-k és VC-TCXO-k kivételével minden vertikális piacon és alkalmazásban felváltják a kvarcoszcillátorokat. Ráadásul az ultraalacsony fogyasztású 32,768 kHz-es és MHz-es oszcillátorok akár 50%-os rendszer-energiatakarékosságot is lehetővé tesznek - kérdezze meg szakembereinket, hogyan lehetséges ez.
MELYIK VÁLTOZATOT AJÁNLJUK ÚJ FEJLESZTÉSEKHEZ?
Új fejlesztésekhez a 2,0x1,6 mm-es vagy legfeljebb 2,5x2,0 mm-es házban lévő változatokat ajánljuk, a 2,25 - 3,63 VDC (-XX- a cikkmegjelölésben) igen széles tápfeszültség-tartományban, a ±20ppm@-40/+85°C, ±30ppm@-40/+105°C, ±30ppm@-40/+125°C, vagy ±50ppm@-55/+125°C frekvenciastabilitással, a kívánt frekvenciával. A pin1 funkcióhoz a készenléti funkció használatát javasoljuk, még akkor is, ha ez a funkció nem feltétlenül szükséges. Ok. Egyrészt a pin1 bekötési ráfordítás nagyon alacsony a lehetséges ármegtakarításhoz képest. Ennek az az oka, hogy raktárunkban általában nagy mennyiségű készenléti funkcióval rendelkező készletet tartunk, így nagyon rövid időn belül és alacsony költséggel tudunk szállítani. Az 1. tűn lévő stand-by funkció nélküli oszcillátorokat a szükséges mennyiségben gyártjuk, ami általában jelentősen drágább. Ha a kívánt oszcillátorból nem áll rendelkezésre raktárkészleten, a szokásos szállítási idő még az egyedi termékek esetében is 4 - max. 6 hét.
AZ EMV VISELKEDÉSÉNEK INGYENES JAVÍTÁSÁNAK MÓDJA
Az SMD szilícium óraoszcillátorok az úgynevezett SoftLevel funkcióval rendelkeznek. Részletes információ a következő jelentésben található:"Hogyan javítja jelentősen az SMD szilícium óraoszcillátor az EMC-t".
Az ingyenes SoftLevel funkció lehetővé teszi a kimeneti jel emelkedési/esési idejének lassítását. Ezáltal a kimeneti jel élei kerekebbé válnak; a leglassabb változatban a kimeneti jel egy cápauszonyra hasonlít. Az emelkedési/esési idő akár 45%-os meghosszabbításával az EMC-csillapítás a 11. harmonikusnál több mint -60 dB. Hatalmas érték atrise és tfall ilyen egyszerű beállításához.
A MÉRNÖKI SZOLGÁLTATÁSOK TESZIK TELJESSÉ RENDKÍVÜL SZÉLES TERMÉKPALETTÁNKAT:
1) A teljes tervezési folyamatra összpontosítva.
Fő szakértelmünk a frekvenciatermelő alkatrészek és a hozzájuk kapcsolódó testreszabott terméktanácsadás, valamint a teljes ügyféltámogatás a tervezési folyamat során. Különleges hozzáadott értéket kínálunk ügyfeleinknek azáltal, hogy műszaki szakértelmünket folyamatosan felhasználva kifinomult és innovatív komponenseken alapuló, ügyfélközpontú megoldást kínálunk. Ezért végigkísérjük ügyfeleinket a teljes design-in folyamaton, az alkalmazásorientált termékkiválasztástól a minta összeszerelésén át a sorozatgyártásig és a sorozat-támogatásig.
2) Design-in szolgáltatásunk:
▪ Átfogó terméktanácsadás
▪ Áramköri elemzések
▪ áramköri szimulációk
▪ A felhasznált kvarckristály/oszcillátor mérése az oszcilláló kristályokra vonatkozó szabványok (IEC60444) alapján.
▪ A kvarckristályok áramának és meghajtási szintjének mérése (IEC60444)
▪ Az üzemi frekvencia és a tényleges terhelhetőség meghatározása (IEC60444)
▪ A biztonsági tényező és a tranziens válasz biztonságának meghatározása (IEC60444)
▪ Ajánlások az áramkörnek az adott frekvenciameghatározó komponenshez való hozzáigazításához
▪ Nagy sorozatú támogatás az érintett ügyfélrészlegekkel együttműködve
3) Előnyök ügyfeleink számára:
▪ A tesztek kiszervezése lehetővé teszi az ügyfél számára, hogy jelentős költség- és időmegtakarítást érjen el, valamint technikai és átfogó alapot kapjon a döntéshozatalhoz.
▪ Gyors végrehajtás és a műszaki elemzések biztosítása egy zárójelentéssel együtt nagyon rövid időn belül.
▪ Rendkívül gyors piacra dobás és az ügyfél mérnöki részlegének tehermentesítése a szabványokon alapuló teszteknek és a rendkívül rövid elemzési időnek köszönhetően.
▪ A frekvenciafejlesztő alkatrészek áramköri hibáinak korai felismerése és kijavítása a zökkenőmentes sorozatgyártás érdekében.
Elemzési módszereink megfelelnek többek között az autóipar és a haszongépjármű-ipar követelményeinek, és rendkívül megalapozottak és megbízhatóak.
