Ezt minden fejlesztő és gyártó szakember tudja! A kvarckristályokat nem szabad ultrahanggal megmunkálni - sem forrasztással, sem tisztítással! A kvarcrezonátorokat a nagyfrekvenciás forrasztás vagy tisztítás károsítja.
A Landsberg am Lech-i PETERMANN-TECHNIK a világon elsőként mutat be egy 3,2×2,5 mm-es miniatürizált kerámia házban elhelyezett SMD kvarckristályt, amelyet kifejezetten olyan alkalmazásokhoz fejlesztettek ki, amelyek házát ultrahanggal zárják le. Egy szenzáció!
Időközben a 3,2x2,5 mm-es/4 lapos házban lévő SMD-kristály (SMD03025/4 sorozat) lett a legolcsóbb miniatürizált SMD-kristály kerámia házban. Ezért csak logikus, hogy az ultrahangos feldolgozásra alkalmas kristály a legnépszerűbb 3,2x2,5mm/4pad házban is elérhető.

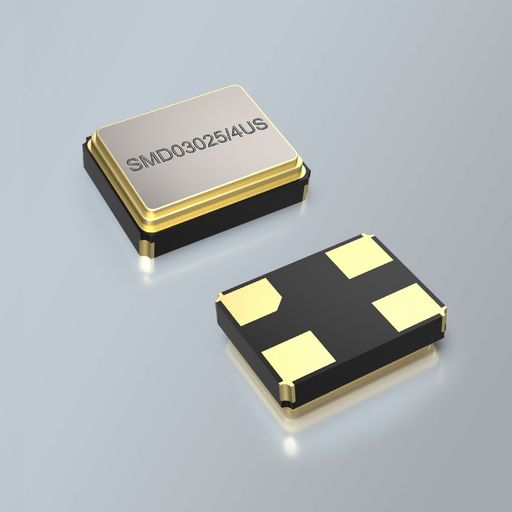

Az "SMD03025/4US" sorozatú, ultrahangos feldolgozásra alkalmas SMD-kristályokultrahanggal forraszthatók és tisztíthatók. Ez a kvarc, amelynek a házban lévő kvarcrezonátora speciális ultrahangálló rögzítéssel rendelkezik, 15 kHz, 20 kHz, 35 kHz és 40 kHz ultrahangfrekvenciára készült.
Az "SMD03025/4US", amely a 12-40 MHz-es frekvenciatartományban kapható, +25°C-on ±10ppm frekvenciatűréssel és -20/+70°C hőmérséklet-tartományban ±10ppm hőmérséklet-stabilitással szállítható. A -40/+85°C ipari hőmérséklet-tartományban a legszűkebb hőmérsékleti stabilitás ±15ppm.
A nagyon kedvező árnak köszönhetően a tisztaszobában gyártott ultrahangálló mindenes minden olyan alkalmazásban használható, ahol nagyon olcsó, kiváló paraméterekkel és kiemelkedő élettartammal rendelkező SMD-kristályra van szükség, például az autóiparban, az orvostechnikai, beágyazott, ipari, kereskedelmi, IoT, WIFI, rádiós (WLAN, ISM, KNX, ZigBee, Z-Wave stb.), fogyasztói, távközlési stb. szektorban.
A PETERMANN-TECHNIK termékpalettáján természetesen 32,768 kHz-es megoldások (kristályok és ultraalacsony teljesítményű oszcillátorok) is szerepelnek.
A PETERMANN-TECHNIK szakemberei a rendkívül széles termékválasztékon kívül alapos terméktanácsadást is nyújtanak. Szükség esetén saját mérnöki részlegünk nagyon kiterjedt áramköri elemzéseket/áramköri szimulációkat is végezhet. Az elemzések a DIN/IEC60444 szabványnak megfelelően, a rezgőkristályokra vonatkozó szabványok szerint készülnek, és magukban foglalják a rezgésbiztonsági vizsgálatokat (a pontos rezgéstartalék meghatározása), a kristályáram meghatározását és számos más vizsgálatot.
A nagyon átfogó zárójelentés tájékoztatást nyújt az áramkörről, és szükség esetén kiigazítási javaslatokat tartalmaz, illetve megerősíti a vizsgálandó áramkör helyes méretezését. A sorozattámogatás az ügyfél mérnöki, beszerzési, gyártási és minőségbiztosítási részlegeivel összehangoltan történik. A cél az, hogy az ügyfél számára nagyon gyors piacra jutási időt biztosítsunk a szolgáltatások igen átfogó körének köszönhetően.
További információk a következő címen találhatók:
SMD kvarc 3,2 x 2,5 mm ultrahanghoz
SMD kvarc 2,0 x 1,6 mm ultrahanghoz
