E-mail: info@petermann-technik.deALACSONY ESR KRISTÁLYOK A GYORS TRANZIENS VÁLASZHOZ
A PETERMANN-TECHNIK kvarc specialistájának termékpalettáján nagyon alacsony ellenállású SMD kristályok találhatók a rendkívül gyors és megbízható oszcilláció érdekében. Ezek közé tartozik az SMD03025/4 sorozat (3,2x2,5mm/4pad kerámia házban) és az SMD02016/4 (2,0x1,6mm/4pad kerámia házban). Kiterjedt áramkörön belüli tesztjeink során többször megállapítottuk, hogy a vizsgált oszcillátorfokozatok negatív bemeneti ellenállásai nagyon alacsonyak, sőt IC-ről IC-re igen nagy eltérések tapasztalhatók. Az alkalmazásoknak azonban egyre kisebbekké kell válniuk, így a fejlesztőmérnökök kénytelenek kis kristályházakhoz folyamodni.

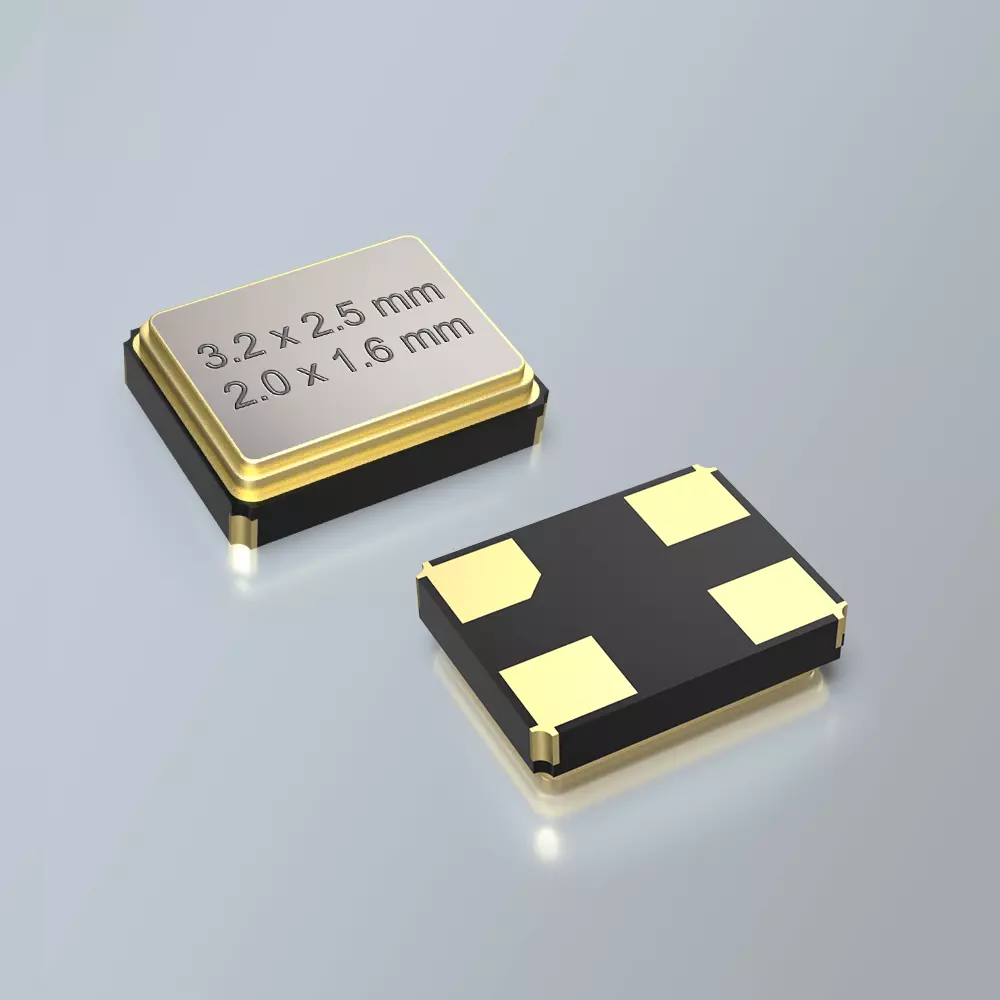

[caption id="attachment_526" align="alignleft" width="300"]1. kép: Alacsony ESR kristályok a gyors tranziens válaszhoz[/caption]
A kisebb házakban lévő SMD-kristályok azonban nagyobb ellenállással rendelkeznek, mint a nagyobb házakban lévő azonos frekvenciájú SMD-kristályok, és a nagyobb ellenállások miatt lassabban és instabilabban rezegnek az oszcillátor fokozatban. Például a 32 MHz-es szabványos frekvenciájú LOW ESR kristályok ESR értéke 6 Ohm tipikusan (SMD03025/4 sorozat) vagy 15 Ohm tipikusan (SMD02016/4 sorozat). Rádióalkalmazásokban való alkalmazás esetén ezek a 32 MHz-es LOW ESR kristályok nagyon gyors és rendkívül megbízható tranziens viselkedést tesznek lehetővé, így a megfelelő rádióalkalmazások optimálisan és rendkívül energiatakarékosan tudnak sugározni a megadott munkaciklusokon belül. Mindkét kristálysorozat 25°C-on <±10ppmfrekvenciatűréssel és ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C és ±50ppm@-40/+125°C hőmérsékleti stabilitással szállítható. Természetesen mindkét kerámia házban autóipari változatok (AECQ200) is kaphatók. A 3,2x2,5 mm-es kristály frekvenciaspektruma 8-80 MHz az alapfrekvencia tartományban. Az SMD2016/4 sorozat 2,0x1,6 mm-es kristálya a 20 - 64 MHz-es frekvenciatartományban áll rendelkezésre. Az SMD03025/4 sorozatú, 3,2x2,5 mm-es kerámia házban lévő kristály a világon a legolcsóbban kapható kristálysorozat. Azokban az alkalmazásokban, amelyekhez a 3,2x2,5 mm-es kerámia ház túl nagy, a PETRMANN-TECHNIK szakemberei az SMD2016/4 sorozat kompakt, 2,0x1,6 mm-es kerámia házas változatát ajánlják. Ez a ház a 3,2x2,5 mm-es házzal párhuzamosan lett kifejlesztve, mint további nagy sorozatgyártású ház, és szintén nagyon kedvező áron kapható. Mindkét kvarc sorozatból rendelkezésre állnak olyan változatok, amelyek ultrahanggal hegesztett házakban is használhatók. Természetesen a PETERMANN-TECHNIK termékpalettáján csökkentett ellenállású 32,768 kHz-es kristályok is kaphatók. A PETERMANN-TECHNIK a nagyon kedvező árú, kiváló minőségű termékek mellett már több mint 20 éve ismert és elismert a széleskörű design-in és nagy sorozatú támogatásáról is. A PETERMANN-TECHNIK GmbH hitvallása, hogy mindent egy kézből kínál, hogy az ügyfelek számára nagyon gyors piacra jutási időt biztosítson.
További információ a következő címen érhető el:
LOW ESR SMD SCHWINGQUARZ 2.0 x 1.6 mmLOW ESR SMD SWINGING QUARTZ 3,2 x 2,5 mm LOW ESR SMD SWINGING QUARTZ 3,2 x 2,5 mm
Műszaki kérdések:
Telefon: +49 / (0) 81 91 / 30 53 95
E-mail: info@petermann-technik.de
